D71F46手動對夾襯氟蝶閥
廣泛用于防腐管道系統上。主要用以實現閥門的開啟、關閉與調節。全襯聚四氟乙烯(F4)、聚三氟氯乙烯(F3)和聚全氟乙丙烯(F46)氟塑料襯里閥,具有耐腐蝕、無泄漏、壽命長等優點。 適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
D71F46手動對夾襯氟蝶閥特點:
1、中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調節;
2、四級加載彈性密封,絕對保證了閥門內、外的零泄漏;
a、軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈;
b、軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合;
c、軸的徑向采用O型圈與金屬墊的組合;
d、閥座鑲在有彈性條的閥體的槽內;
3、采用可調彈性彈子定位。定位準確,結構簡單。
D71F46手動對夾襯氟蝶閥制造標準:
設計標準 |
GB12238 |
結構長度 |
GB12221 |
法蘭標準 |
JB/T79-94 |
GB9113.1-26 |
|
檢驗試驗 |
GB/T13927 |
驅動方式 |
蝸輪、手動、電動、氣動 |
D71F46手動對夾襯氟蝶閥零部件材料表:
零件名稱 |
材料 |
上下閥體 |
鑄鐵、鑄鋼、不銹鋼、襯F46、F4 |
閥座 |
鑄鋼 |
帶桿蝶板 |
鑄鋼、不銹鋼、襯F46、F4 |
填料 |
F4 |
襯墊 |
硅橡膠 |
蝸輪手柄 |
球墨鑄鐵 |

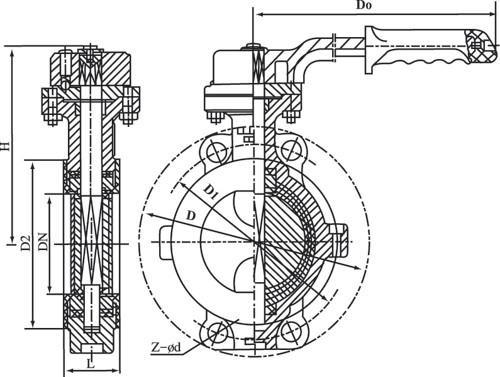

D71F46手動對夾襯氟蝶閥結構:(圖)
D71F46手動對夾襯氟蝶閥外觀尺寸:
公稱通經 |
外形尺寸 |
||||||
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
|
40 |
33 |
145 |
110 |
85 |
3 |
16 |
4-φ18 |
50 |
43 |
152 |
120.5 |
92 |
3 |
16 |
4-φ18 |
65 |
46 |
178 |
139.5 |
105 |
3 |
18 |
4-φ18 |
80 |
46 |
190 |
152.5 |
127 |
3 |
19 |
4-φ18 |
100 |
52 |
229 |
190.5 |
157 |
3 |
24 |
8-φ18 |
125 |
56 |
254 |
216 |
186 |
3 |
24 |
8-φ18 |
150 |
56 |
279 |
241.5 |
216 |
3 |
26 |
8-φ23 |
200 |
60 |
343 |
298.5 |
270 |
3 |
29 |
8-φ23 |
D71F46手動對夾襯氟蝶閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯電話。
