PLVE電動偏心旋塞閥
偏心旋塞閥獨特的偏心密封設計,較傳統旋塞閥降低了操作扭距,且減少了密封面的磨損,延長了閥門的使用壽命。矩形直通流道,水頭損失小,流量調節線性佳。適用于城市污水、工業污水、泥漿及清水等工作環境,作為截流或調節裝置使用。
PLVE電動偏心旋塞閥特點:
1、雙偏心設計、低摩擦開啟和關閉,確保零泄露
2、含鎳90%,3mm厚的堆焊閥座,或高性能樹脂閥座,能滿足多種的耐腐蝕要求
3、V型組合密封圈,可在不卸下操作裝置的情況下進行更換
4、密封膠加注口設計,可延長閥門適用周期
5、閥軸承為自潤滑材料,無需加潤滑脂,對閥軸磨損很小
6、旋塞體模壓熱包膠,無橡膠脫落和沖刷腐蝕的擔憂
7、閥蓋和閥體用O型圈密封,螺栓數量減少,方便維修8、提供閥門進出口壓力表接頭,方便用戶控制和測定流量。
PLVE電動偏心旋塞閥性能:
公稱通徑DN |
50~800mm |
公稱壓力PN |
1.0MPa |
工作溫度 |
0~70℃ |
強度試驗壓力 |
1.5MPa |
密封試驗壓力 |
1.1MPa |
適用介質 |
污水、原水、清水、空氣、油(MBR) |
驅動方式 |
把手式、傳動帽式、電動、氣動 |
PLVE電動偏心旋塞閥零部件材料表:
閥體、閥蓋、壓蓋 |
旋塞 |
閥座 |
軸承 |
V型密封圈 |
球墨鑄鐵 |
球墨鑄鐵外包NBR或EPOM |
純鎳、不銹鋼或特種材料 |
青銅或黃銅 |
NBR |
PLVE電動偏心旋塞閥:(圖)

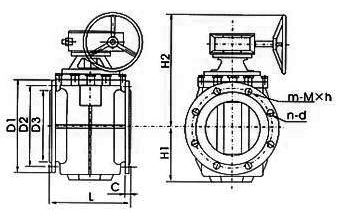

PLVE電動偏心旋塞閥外觀尺寸:
DN |
D1 |
C |
n-d |
m-M×n |
L |
H1 |
H2 |
|||
PLVL型 |
PLVS型 |
PLVG型 |
PLVE型 |
|||||||
50 |
165 |
19 |
4-Φ19 |
- |
178 |
84 |
143 |
225 |
265 |
315 |
65 |
185 |
19 |
4-Φ19 |
- |
190 |
93 |
143 |
225 |
265 |
315 |
80 |
200 |
19 |
4-Φ19 |
4-M16通孔 |
203 |
109 |
174 |
225 |
312 |
373 |
100 |
220 |
19 |
8-Φ19 |
- |
229 |
128 |
174 |
225 |
312 |
373 |
125 |
250 |
19 |
8-Φ19 |
- |
254 |
128 |
174 |
225 |
312 |
373 |
150 |
285 |
21 |
4-Φ23 |
4-M20通孔 |
267 |
165 |
- |
- |
444 |
481 |
200 |
340 |
21 |
4-Φ23 |
4-M20通孔 |
292 |
198 |
- |
- |
464 |
508 |
250 |
395 |
24 |
8-Φ23 |
4-M20深30 |
330 |
249 |
- |
- |
527 |
630 |
300 |
445 |
25 |
8-Φ23 |
4-M20深30 |
356 |
290 |
- |
- |
710 |
666 |
350 |
505 |
26 |
12-Φ23 |
4-M20深30 |
432 |
330 |
- |
- |
723 |
767 |
400 |
565 |
28 |
12-Φ29 |
4-M24深36 |
450 |
355 |
- |
- |
749 |
881 |
450 |
615 |
28 |
16-Φ28 |
4-M24深36 |
450 |
355 |
- |
- |
749 |
881 |
500 |
670 |
29 |
12-Φ28 |
8-M24深36 |
660 |
427 |
- |
- |
903 |
1015 |
600 |
780 |
30 |
12-Φ31 |
8-M27深40 |
762 |
567 |
- |
- |
1015 |
1202 |
700 |
895 |
32.5 |
16-Φ31 |
8-M27深40 |
865 |
633 |
- |
- |
1393 |
1351 |
800 |
1015 |
35 |
16-Φ34 |
8-M30深45 |
965 |
633 |
- |
- |
1393 |
1351 |
PLVE電動偏心旋塞閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境]要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
