UJ11H內螺紋截止閥
分非金屬密封,金屬密封兩類,此外,外螺紋連接柱塞閥其外形分為Z字形和腰鼓形兩大類,其內部結構完全相同,用途一樣,主要用在冶金、電業、化工、煉油、食品等行業。壓力為16-25kgf/cm2以內,溫度為250℃以下的水、蒸汽、油類等小口徑管道上作開啟、關閉調節流量用。
UJ11H內螺紋截止閥特點:
1、結構簡單,制造和維修比較方便。
2、工作行程小,啟閉時間短。
3、密封性好,密封面間磨擦力小,壽命較長。
4、流體阻力大,開啟和關閉時所需力較大。
5、不適用于帶顆粒、粘度較大、易結焦的介質。
6、調節性能較好。
UJ11H內螺紋截止閥性能:
型號 |
公稱壓力 |
試驗壓力(Mpa) |
工作溫度 |
適用介質 |
||
強度(水) |
密封(水) |
氣密封 |
||||
UJ11H-16 |
1.6 |
2.4 |
1.8 |
0.6 |
≤250 |
蒸氣、氣 |
UJ11H-25 |
2.5 |
4.0 |
2.8 |
≤300 |
||
UJ11H-40 |
4.0 |
6.0 |
4.4 |
UJ11H內螺紋截止閥零部件材料表:
鑄鋼 |
不銹鋼 |
含鉬不銹鋼 |
蒙乃爾 |
WCB |
CF8(304) |
CF8M(316) |
|

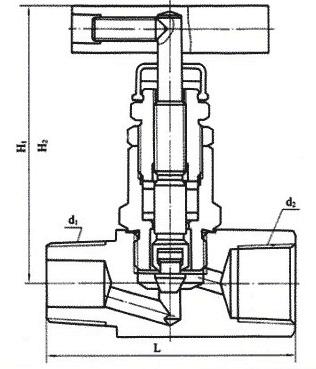

UJ11H內螺紋截止閥結構:(圖)
UJ11H內螺紋截止閥外觀尺寸:
DN |
G |
L |
S |
H |
D0 |
重量(公斤) |
15 |
1/2" |
90 |
32 |
120 |
80 |
1.8 |
20 |
3/4" |
100 |
36 |
140 |
80 |
2.2 |
25 |
1" |
120 |
46 |
165 |
100 |
3.0 |
32 |
11/4" |
140 |
55 |
175 |
120 |
5.0 |
40 |
11/2" |
170 |
65 |
196 |
180 |
8.0 |
50 |
2" |
200 |
80 |
213 |
180 |
11.0 |
UJ11H內螺紋截止閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
