Q347偏心半球閥
利用偏心閥體,偏心球體和閥座,閥桿作旋轉運動時在共同軌跡自動定心,關閉過程中越關越緊,完全達到良好的密封目的。閥門的球體和閥座完全脫離,消除了密封圈的磨損,克服了傳統球體閥座與球體密封面始終磨損的問題,非金屬彈性材料被嵌入金屬座中,閥座金屬面受到良好的保護。本產品特別適用于鋼鐵業,鋁業,纖維,微小固體顆粒,紙漿,煤灰,石油氣等介質。
Q347偏心半球閥特點:
1、其結構采用偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的,密封副是金屬面環帶硬面接觸密封,雙偏心結構在開啟時閥芯位于藏球室內,流通截面大,且閥門不被沖刷,關閉時閥芯不被沖刷,開啟時閥芯球面沿閥座漸進,有效地切除結垢障礙,實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效。
2、閥門的半球用雙金屬,母材上堆焊不同的合金,閥座也作相應堆焊經特殊的處理,密封面組合成防腐、耐磨、較強度等各種類型,滿足不同場合需求。
3、密封嚴密、輸送有害氣體可達零泄露。
4、密封副的閥芯留有補償量、當閥做磨損后,關閉時再轉動少許,任能可靠密封,延長了使用壽命。此外,用戶將壓緊螺母擰掉,調整或更換后閥座仍可用,避免了閥門密封失效后,整臺報廢的弊端。
Q347偏心半球閥性能:
公稱壓力(Mpa) |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
公稱通經(mm) |
40-1600 |
40-1600 |
40-1200 |
40-600 |
40-600 |
密封試驗壓力(Mpa) |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
殼體試驗壓力(Mpa) |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
適用溫度(℃) |
-29~300、-29~425、-29~540 |
||||
適用介質 |
清水、海水、污水、酸堿等液體、料漿、蒸汽、燃?xì)狻⒂皖?/span> |
||||
驅動方式 |
手動、電動、氣動 |
||||
連接形式 |
法蘭連接、對夾連接 |
||||
安裝方式 |
立式安裝、臥式安裝 |
Q347偏心半球閥零部件材料表:
名稱 |
材質 |
閥體 |
QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti |
閥軸 |
2Cr13、1Cr13 |
閥瓣 |
合金滲氮鋼、滲氮不銹鋼、耐磨鋼 |
閥座 |
合金滲氮鋼、滲氮不銹鋼、耐磨鋼 |
軸承 |
鋁青銅、FZ-1復合材料 |
填料 |
聚四氟乙烯、柔性石墨 |
Q347偏心半球閥結構:(圖)

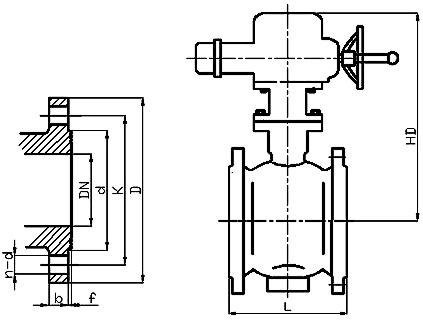

Q347偏心半球閥外觀尺寸:
公稱壓力 PN/Mpa |
公稱通徑 |
尺寸 (mm) |
|||||||
L |
D |
K |
d |
f |
C |
Z-¢d |
H |
||
1.6 |
40 |
165 |
150 |
110 |
85 |
3 |
16 |
4-¢18 |
|
50 |
178 |
165 |
125 |
100 |
|
||||
65 |
190 |
185 |
145 |
120 |
18 |
280 |
|||
80 |
203 |
200 |
160 |
135 |
20 |
8-¢18 |
320 |
||
100 |
229 |
220 |
180 |
155 |
370 |
||||
125 |
254 |
250 |
210 |
185 |
22 |
430 |
|||
150 |
267 |
285 |
240 |
210 |
24 |
8-¢23 |
510 |
||
200 |
292 |
340 |
295 |
265 |
26 |
12¢-23 |
600 |
||
250 |
330 |
405 |
355 |
320 |
30 |
12-¢26 |
690 |
||
300 |
502 |
460 |
410 |
375 |
4 |
760 |
|||
350 |
572 |
520 |
470 |
435 |
34 |
16-¢26 |
830 |
||
400 |
610 |
580 |
525 |
485 |
36 |
16-¢30 |
925 |
||
450 |
660 |
640 |
585 |
545 |
40 |
20-¢30 |
1025 |
||
500 |
700 |
715 |
650 |
608 |
44 |
20-¢34 |
1120 |
||
600 |
813 |
840 |
770 |
718 |
5 |
48 |
20-¢36 |
1210 |
Q347偏心半球閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
