ZMHN直接作用壓力調節閥
閥后式直接作用壓力調節閥的調節信號,由閥后管道內取得,它隨著作用在膜室上被調節壓力的增加,克服重錘所產生力后,閥芯向下移動, 逐漸與閥座閉合,使流通截面減小,閥芯向上運動,流通截面增加,直到被調壓力等于給定值為止。
閥前式直接作用壓力調節閥的調節信號,由閥前管道內取得,它隨著作用在膜室上被調壓力的增加,克服重錘所產生力后,閥芯向下移動,逐漸離開閥座,使流通截面增加,直到閥前的壓力下降到給定值;反之,當膜室上壓力見效時,重錘所產生的力使閥芯上升,逐漸與閥座閉合,使流通截面減小,直到閥前壓力增高到給定值為止。此閥門應用于化工、石油、冶金、電力、造紙、輕紡等工業生產過程的自動調節中。
ZMHN直接作用壓力調節閥特點:
是一種不需外加能源和操作介質,根據被控制流體的能量自行操作并保持閥前或閥后變量恒定的調節閥,用來自動調節溫度在200 ℃以下的非浸蝕氣體、石油、蒸汽壓力為給定值,具有結構簡單、動作可靠、維護方便,防火防爆和價廉。
ZMHN-16型直接作用壓力調節閥由杠桿重錘式薄膜執行機構和調節閥機構組成。其閥后式用來保持調節閥后面的管道內壓力為恒定值,調節信號由閥后管道內取得閥前式用于調節閥前面的管道內壓力為恒定值,調節信號由閥前管道內取得。
ZMHN直接作用壓力調節閥性能:
調節范圍 |
1號膜室:0.5~1.3;2號膜室:0.1~0.5;4號膜室:0.015~0.1MPa |
閥體型式 |
直通雙座鑄造球型閥 |
公稱通徑 |
25、32、40、50、65、80、100、125、150、200mm |
公稱壓力 |
PN1.6MPa |
閥芯型式 |
雙座柱塞型閥芯 |
執行機構 |
氣動薄杠桿執行機構 |
閥作用型式 |
有閥前式和閥后式兩種 |
ZMHN直接作用壓力調節閥零部件材料表:
填料 |
閥體、閥蓋 |
膜蓋 |
膜片 |
V型聚四氟乙烯填料 |
鑄鐵(HT200)、鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti) |
HT200 |
丁腈橡膠夾尼龍布 |
ZMHN直接作用壓力調節閥結構:(圖)

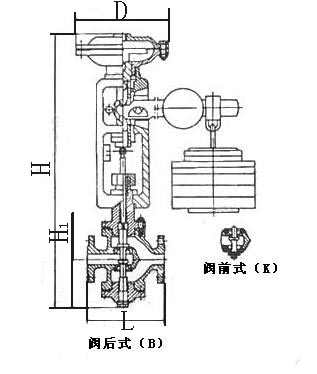

ZMHN直接作用壓力調節閥外觀尺寸:
公稱通徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L(mm) |
185 |
200 |
225 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
H(mm) |
665 |
675 |
703 |
713 |
787 |
827 |
955 |
1050 |
1072 |
1154 |
H1(mm) |
117 |
120 |
139 |
144 |
188 |
208 |
220 |
268 |
278 |
320 |
D(mm) |
1號膜室:185 2號膜室:225 3號膜室:375 |
ZMHN直接作用壓力調節閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
