蝶閥 超高溫蝶閥
更新：2022/9/7 12:05:45??????點擊：
- 品牌：???工開閥門
- 型號：???GD941W
產品介紹
GD941W雙水冷式超高溫蝶閥
采用 碳鋼和耐高溫合金鋼，內腔通水冷卻，蝶板采用雙層 耐熱高溫合金鋼，內腔通水冷卻，在閥門出口處設有流量開關報警功能，同時在進出口設有二個流量調節閥；可保證蝶閥在高溫工況下穩定運行工作，工作溫度可達1300℃（瞬時溫度≤1400℃），具有耗水量少，耐高溫，體積小，轉動靈活，使用方便的特點。
GD941W雙水冷式超高溫蝶閥特點：
應用于冶金，化工，建材，電站等行業中的超高溫氣體管道中，作為高溫氣體介質調節或切斷；與各種執行器（電動，氣動，蝸輪）配套使用組成不同性能的閥門，可實現遠距離控制和自動調節和切斷。
GD941W雙水冷式超高溫蝶閥性能：
|
公稱壓力PN/Mpa |
適用介質 |
冷卻水溫度/℃ |
冷卻水流量/(m/h) |
冷卻水壓力/Mpa |
適用溫度/℃ |
閥門啟閉速度/s |
|
|
進口 |
出口 |
||||||
|
0.05 |
煙氣 |
≤33 |
≤33 |
20 |
0.45-0.5 |
≤600 |
40 |
GD941W雙水冷式超高溫蝶閥零部件材料表：
|
零件名稱 |
閥體 |
蝶板 |
閥桿 |
填料 |
|
材料 |
Q235A+水冷層 |
Q235A+水冷層 |
耐熱不銹鋼 |
柔性石墨 |

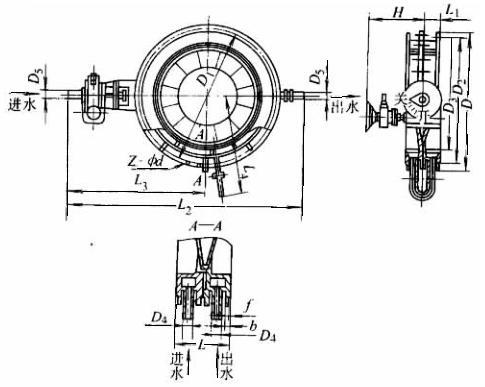

GD941W雙水冷式超高溫蝶閥結構：（圖）
GD941W雙水冷式超高溫蝶閥外觀尺寸：
|
公稱通徑DN/mm |
尺寸/mm |
渦輪箱型號 |
重量/kg |
||||||||
|
D |
D1 |
L |
L1 |
L2 |
H |
f |
b |
Z-φd |
|
|
|
|
1000 |
1375 |
1320 |
360 |
230 |
2540 |
560 |
5 |
30 |
32-φ30 |
CDsl9-F25 |
2425 |
|
1200 |
1630 |
1560 |
360 |
230 |
2740 |
560 |
5 |
30 |
36-φ36 |
2843 |
|
|
1400 |
1790 |
1730 |
380 |
230 |
2940 |
560 |
5 |
34 |
40-φ30 |
|
|
GD941W雙水冷式超高溫蝶閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
