氣動金屬硬密封球閥
更新：2022/7/18 10:09:37??????點擊：
- 品牌：???工開閥門
- 型號：???Q647Y
產品介紹
Q647Y氣動金屬硬密封球閥特點：
1、采用圓柱形彈簧或波形彈簧預載的襝性可動金屬閥座結構，密封預緊力設計合理、閉啟靈活，有效保證密封的可靠性。2 、采用特殊結構裝置的閥桿，不僅確保填寫料處還會滲漏，且防止了閥桿脫出。
3、根據用戶的需要，可設計成適應粉塵（包括含固體顆粒），漿料等介質的結構，使球閥耐磨及耐高溫性能更好。
4、本身具有防火防靜電功能。
5、該結構球閥應按規定流向使用。
Q647Y氣動金屬硬密封球閥零部件材料表：
|
閥體 |
閥桿 |
閥球 |
密封面 |
墊片 |
填料 |
工作溫度 |
適用介質 |
|
WCB |
1Cr13 |
1Cr13 |
1Cr13 司太立合金 本體材料 |
柔性石墨 不銹鋼加柔性石墨 08軟鋼 F304 F316 |
柔性石墨 編結石墨 |
-29-425℃ |
水、蒸汽、油品 |
|
WC6 |
15CrMo |
15CrMo |
-29-425℃ |
||||
|
WC9 |
25Cr2MoV |
25Cr2MoV |
|||||
|
LCB |
304 |
304 |
-46-354℃ |
||||
|
CF8 |
304 |
304 |
-196-600℃ |
部分酸、堿 |
|||
|
CF3 |
304L |
304L |
|||||
|
CF8M |
316 |
316 |
|||||
|
CF3M |
316L |
316L |

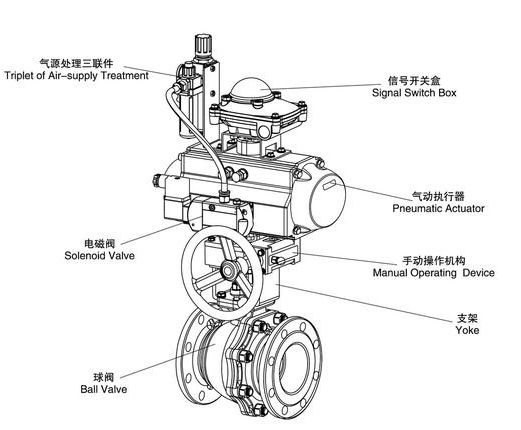

Q647Y氣動金屬硬密封球閥結構：（圖）
Q647Y氣動金屬硬密封球閥外觀尺寸：
|
Q647Y-16 |
||||||||||
|
通徑DN |
L |
D |
K |
D1 |
n-Φd |
b |
f |
H |
W |
|
|
mm |
in |
|||||||||
|
25 |
1″ |
140 |
115 |
85 |
65 |
4-Φ14 |
16 |
3 |
217 |
190 |
|
32 |
1 1/4″ |
165 |
140 |
100 |
76 |
4-Φ18 |
18 |
3 |
260 |
210 |
|
40 |
1 1/2″ |
165 |
150 |
115 |
84 |
4-Φ18 |
18 |
3 |
293 |
210 |
|
50 |
2″ |
203 |
165 |
125 |
99 |
4-Φ18 |
20 |
3 |
309 |
247 |
|
65 |
2 1/2″ |
222 |
185 |
145 |
118 |
4-Φ18 |
20 |
3 |
344 |
247 |
|
80 |
3″ |
241 |
200 |
160 |
132 |
8-Φ18 |
20 |
3 |
421 |
276 |
|
100 |
4″ |
305 |
220 |
180 |
156 |
8-Φ18 |
22 |
3 |
485 |
348 |
|
125 |
5″ |
356 |
250 |
210 |
184 |
8-Φ18 |
22 |
3 |
560 |
378 |
|
150 |
6″ |
394 |
285 |
240 |
211 |
8-Φ23 |
24 |
3 |
655 |
432 |
|
200 |
8″ |
457 |
340 |
295 |
266 |
12-Φ23 |
24 |
3 |
847 |
524 |
|
250 |
10″ |
533 |
405 |
335 |
319 |
12-Φ26 |
26 |
3 |
980 |
648 |
氣動固定球閥主要外形和連接尺寸：
|
Q647Y-25 |
||||||||||
|
通徑DN |
L |
D |
K |
D1 |
n-Φd |
b |
f |
H |
W |
|
|
mm |
in |
|||||||||
|
25 |
1″ |
165 |
1115 |
85 |
65 |
4-Φ14 |
16 |
3 |
217 |
190 |
|
32 |
1 1/4″ |
178 |
140 |
100 |
76 |
4-Φ18 |
18 |
3 |
260 |
210 |
|
40 |
1 1/2″ |
190 |
150 |
115 |
84 |
4-Φ18 |
18 |
3 |
293 |
210 |
|
50 |
2″ |
216 |
165 |
125 |
99 |
4-Φ18 |
20 |
3 |
309 |
247 |
|
65 |
2 1/2″ |
241 |
185 |
145 |
118 |
4-Φ18 |
22 |
3 |
344 |
276 |
|
80 |
3″ |
283 |
200 |
160 |
132 |
8-Φ18 |
24 |
3 |
421 |
348 |
|
100 |
4″ |
305 |
235 |
190 |
156 |
8-Φ23 |
24 |
3 |
4185 |
378 |
|
125 |
5″ |
381 |
270 |
220 |
184 |
8-Φ26 |
26 |
3 |
580 |
432 |
|
150 |
6″ |
403 |
300 |
250 |
211 |
8-Φ26 |
28 |
4 |
655 |
524 |
|
200 |
8″ |
502 |
360 |
310 |
274 |
12-Φ26 |
30 |
4 |
847 |
648 |
|
250 |
10″ |
588 |
425 |
370 |
330 |
12-Φ30 |
32 |
4 |
980 |
715 |
Q647Y氣動金屬硬密封球閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
