LDBUA系列 電動對夾軟密封蝶閥制造標準:
法蘭標準 GB9113、JB/T79 |
檢測與試驗 GB/T13927-1992 |
設計標準 JB-T8527-1997 |
結構長度標準 GB/T12221 |
LDBUA系列 電動對夾軟密封蝶閥技術參數:
電源電壓 AC220V、AC380V(其它特制) |
環境溫度 -30℃~+70℃ |
防護等級 IP67 |
LDBUA系列 電動對夾軟密封蝶閥結構:(圖)

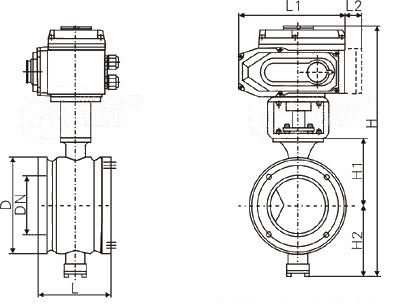

LDBUA系列 電動對夾軟密封蝶閥外觀尺寸:
GB閥體尺寸配LDE電動執行器 |
||||||||
規格型號 |
DN |
L |
D |
D1 |
H1 |
H2 |
Z-ФD |
E-電動頭 |
LDBUA40 |
40 |
43 |
125 |
94 |
63 |
456 |
4-Ф18 |
LDE-010 |
LDBUA50 |
50 |
43 |
125 |
94 |
63 |
456 |
4-Ф18 |
LDE-010 |
LDBUA65 |
65 |
46 |
145 |
112 |
70 |
464 |
4-Ф18 |
LDE-010 |
LDBUA80 |
80 |
46 |
160 |
121 |
83 |
476 |
4-Ф18 |
LDE-010 |
LDBUA100 |
100 |
52 |
180 |
153 |
105 |
495 |
8-Ф18 |
LDE-010 |
LDBUA125 |
125 |
56 |
210 |
182 |
115 |
559 |
8-Ф18 |
LDE-010 |
LDBUA150 |
150 |
56 |
240 |
209 |
137 |
579 |
8-Ф22 |
LDE-020 |
LDBUA200 |
200 |
60 |
295 |
262 |
164 |
668 |
8-Ф22 |
LDE-040 |
LDBUA250 |
250 |
68 |
350 |
319 |
206 |
700 |
12-Ф26 |
LDE-060 |
LDBUA300 |
300 |
78 |
400 |
373 |
23 |
800 |
12-Ф26 |
LDE-80 |
LDBUA350 |
350 |
78 |
460 |
405 |
248 |
805 |
16-Ф30 |
LDE-120 |
LDBUA400 |
400 |
102 |
515 |
488 |
298 |
860 |
20-Ф30 |
LDE-200 |
LDBUA系列 電動對夾軟密封蝶閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
