閘閥 燃?xì)馄桨彘l閥
更新：2022/8/11 9:36:46??????點擊：
- 品牌：???工開閥門
- 型號：???Z47WF
產品介紹
Z47WF燃?xì)馄桨彘l閥
專用于天然氣、液體石油氣煤氣、油品等，它以獨特的設計、新穎的結構和良好的密封性能徹底解決了閥門因燃?xì)饨Y(jié)焦而引起的關不嚴、開不動等問題，有效地提高了密封性能和使用壽命，真正達到零泄漏。
Z47WF燃?xì)馄桨彘l閥特點：
1.閥體采用鑄造結構。
2.閥座采用 O 形密封圈密封和施加預緊力的浮動閥座結構，使閥門進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的 1/2，能達到輕松開、關閥門。
3.閥座采用密封面上鑲嵌 PTFE，具有 PTFE 對金屬和金屬對金屬的雙重密封，PTFE 密封面同時清除閘板臟物的作用。
4.閥門的閘板，無論是全開或是全關始終與密封面吻合，密封面得到保護不受介質直接沖刷，從而延長使用壽命。
5.閥門在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線。
6.閥門關閉時能自動卸掉內腔高壓（詳見工作原理圖），保證使用安全。
7.采用封閉齒輪轉動啟閉指示機構，能長期清晰地反映閥門的啟閉情況。
8.直埋式閥門外表面采用環氧煤瀝青防腐處理，能與管線同壽命。
Z47WF燃?xì)馄桨彘l閥性能：
|
壓力等級 |
常溫試驗壓力（MPa） |
適用溫度 |
適用介質 |
|||||
|
殼體試驗 |
左密封 |
右密封 |
低壓氣密封 |
普通型 |
抗硫型 |
|||
|
公稱壓力 |
1.6 |
2.4 |
1.76 |
1.76 |
0.6 |
-29~121℃或按用戶要求 |
石油、天然氣、水等非腐蝕性介質 |
含H2S、Co2的石油、天然氣、水等腐蝕性介質 |
|
2.5 |
3.75 |
2.75 |
2.75 |
0.6 |
||||
|
4.0 |
6.0 |
4.4 |
4.4 |
0.6 |
||||
|
6.4 |
9.6 |
7.04 |
7.04 |
0.6 |
||||
|
磅級（Lb） |
150 |
3.0 |
2.2 |
2.2 |
0.6 |
|||
|
300 |
7.5 |
5.5 |
5.5 |
0.6 |
||||
Z47WF燃?xì)馄桨彘l閥制造標準：
設計與制造：API 600
法蘭尺寸：ANSI B16.5
結構長度：ANSI B16.10
壓力~溫度：ANSI B16.34
檢驗與試驗：API 598
Z47WF燃?xì)馄桨彘l閥零部件材料表：
|
序號 |
零件名稱 |
材料 |
|
1 |
排污堵頭 |
25 |
|
2 |
閥體 |
WCB |
|
3 |
閘板 |
16Mn+ENP |
|
4 |
閥座 |
16Mn |
|
5 |
O形圈 |
NBR |
|
6 |
密封圈 |
PTFE |
|
7 |
閥桿螺母 |
ZQAL9-4 |
|
8 |
閥桿 |
1Cr13 |
|
9 |
墊片 |
柔性石墨+1Cr18Ni9 |
|
10 |
閥蓋 |
WCB |
|
11 |
雙頭螺柱 |
35CrMo |
|
12 |
螺母 |
45 |
|
13 |
O形圈 |
NBR |
|
14 |
軸承 |
組件Package |
|
15 |
對開環 |
45 |
|
16 |
內六角螺釘 |
35 |
|
17 |
鍵 |
45 |
|
18 |
開關指示器 |
PTFE+1Cr18Ni9 |
|
19 |
手輪 |
Q235A |
|
20 |
螺母 |
35 |

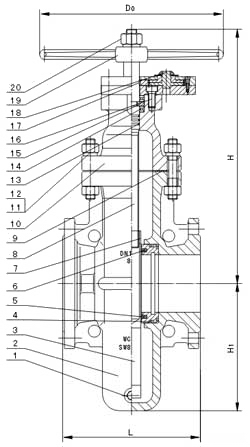

Z47WF燃?xì)馄桨彘l閥結構：（圖）
Z47WF燃?xì)馄桨彘l閥外觀尺寸：
|
DN |
NPS |
法蘭 |
對焊 |
手動 |
||
|
L |
L1 |
H |
H1 |
D0 |
||
|
25 |
1 |
165 |
- |
85 |
228 |
180 |
|
32 |
11/4 |
165 |
- |
103 |
231 |
180 |
|
40 |
11/2 |
178 |
- |
115 |
240 |
250 |
|
50 |
2 |
178 |
216 |
130 |
255 |
250 |
|
65 |
21/2 |
190 |
241 |
160 |
355 |
300 |
|
80 |
3 |
203 |
283 |
180 |
360 |
300 |
|
100 |
4 |
229 |
305 |
214 |
400 |
300 |
|
125 |
5 |
254 |
381 |
257 |
460 |
350 |
|
150 |
6 |
267 |
403 |
300 |
500 |
350 |
|
200 |
8 |
292 |
419 |
388 |
570 |
350 |
|
250 |
10 |
330 |
457 |
475 |
680 |
400 |
|
300 |
12 |
356 |
502 |
547 |
750 |
450 |
|
350 |
14 |
381 |
572 |
625 |
875 |
450 |
|
400 |
16 |
406 |
610 |
712 |
1000 |
500 |
|
450 |
18 |
432 |
660 |
785 |
1130 |
500 |
|
500 |
20 |
457 |
711 |
880 |
1200 |
600 |
|
600 |
24 |
508 |
813 |
1045 |
1420 |
800 |
|
700 |
28 |
610 |
914 |
1190 |
1650 |
800 |
|
800 |
32 |
660 |
914 |
1360 |
1880 |
1000 |
|
900 |
36 |
771 |
1016 |
1510 |
2100 |
1000 |
|
1000 |
40 |
811 |
- |
1715 |
2300 |
1200 |
Z47WF燃?xì)馄桨彘l閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
