Y110X減壓穩壓閥
主體由閥體、彈簧罩、絲堵、閥芯、活塞套、閥座、限位母和橡膠膜片等零件組成。此閥為常開型彈簧膜片式,閥后壓力可調,通過改變截流口,造成壓力損失,實現減壓。此閥為上進下出,當閥后壓力通過壓力反饋機構傳到橡膠片下和閥芯上,使閥瓣和截流口保持相應位置,當達到調定值截流口閥關閉實現減靜壓,當閥后壓力低于調定值時,由彈簧的壓力向下壓閥芯又打開了截流口進行增壓,保證閥后壓力不超過調定值,由于P1作用面與P2作用面為1:10,閥后0.1MPa的力可以平衡閥前1MPa的力,故有穩壓作用。
Y110X減壓穩壓閥特點:
工作中既減動壓,也減靜壓,既可水平安裝,也可垂直安裝,在高層建筑建筑冷熱供水系統中完全可以代替分區供水中的分供水箱,在氣壓罐和變速泵供水系統中是解決高層底部供水壓力大的理想產品,安裝此閥門可實現代壓、等壓供水可節水、節能、減小噪音和延長管路及生器具的使用壽命,安裝此閥可簡化供水系統中的設備,可降低工程造價,此閥更換部分零件,還可以應用在工業生產中需要減壓的場合。如:壓縮空氣、低穩蒸氣、油類等。
Y110X減壓穩壓閥性能:
公稱壓力(Mpa) |
1.0 1.6 2.5 |
殼體試驗壓力(Mpa) |
1.5 2.4 3.75 |
密封試驗壓力(Mpa) |
1.0 1.6 2.5 |
進口壓力(Mpa) |
2.5 |
出口壓力范圍(Mpa) |
0.2-0.8 0.2-1.0 0.4-1.6 |
壓力特性偏差(Mpa) |
△P2P GB12244-1989 |
流量特性偏差(Mpa) |
P2G GB12244-1989 |
滲漏量 |
0 |
工作溫度 |
0℃-80℃ |
|
|
Y110X減壓穩壓閥零部件材料表:
零件名稱 |
彈簧罩、閥體、閥蓋 |
橡膠膜片 |
密封墊 |
調節彈簧 |
活塞、缸套 |
閥桿 |
材料 |
灰鑄鐵、鑄鋼 |
尼龍強化橡膠 |
丁腈橡膠 |
硅錳鋼 |
不銹鋼 |
銅、不銹鋼 |

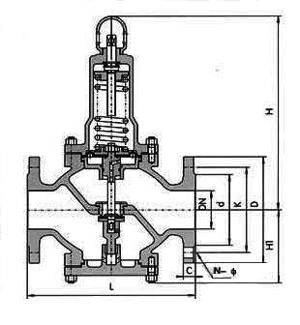

Y110X減壓穩壓閥:(圖)
Y110X減壓穩壓閥外觀尺寸:
型號 |
尺寸 |
||||||
Y110X-16 Y110X-16C
|
管螺紋G |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
L |
100 |
100 |
120 |
150 |
150 |
180 |
|
H1 |
135 |
135 |
152 |
180 |
196 |
201 |
|
H2 |
41 |
41 |
45 |
53 |
56 |
58 |
Y110X減壓穩壓閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
