Y945H/Y電動雙閥座蒸汽減壓閥
電動減壓閥通過調節一次側流體的動壓頭,達到控制減壓閥后壓力的目的。本系列產品的減壓比用到0.6較為合適。本產品主要用于蒸汽管路,調節壓力。應用在熱電聯產、輕紡、印染、石化、制糖等行業。
Y945H/Y電動雙閥座蒸汽減壓閥特點:
主要由閥體、閥座、閥瓣等零件組成,采用雙閥座、雙錐體閥瓣的結構。采用壓力平衡式閥瓣,通過閥瓣升降調節壓力可配用ZKZ-BC型或其它型直行程電動執行器實現遙控和自動控制。電動無級調節,二次壓力穩定,控制精度高。操作簡便,只需通過控制器修改二次壓力設定。運行平穩,使用壽命長。

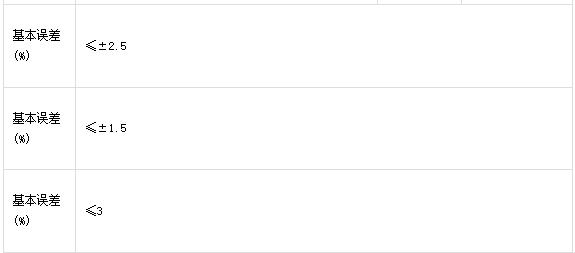

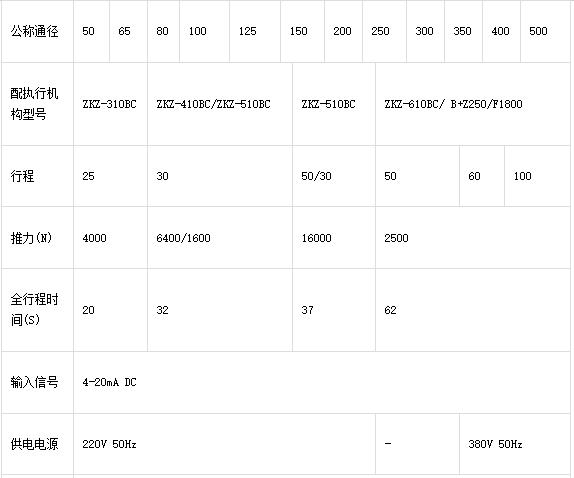

Y945H/Y電動雙閥座蒸汽減壓閥性能:
Y945H/Y電動雙閥座蒸汽減壓閥零部件材料表:
零件名稱 |
零件材料 |
閥體 閥蓋 底蓋 |
WCB |
閥座 |
304 |
閥瓣 |
2Cr13 |
閥桿 |
2Cr13 |
墊片 |
柔性石墨/1Cr18Ni9 |
導向套 |
2Cr13 |
填料 |
柔性石墨 |
螺栓 |
35CrMoA |
螺母 |
45 |
Y945H/Y電動雙閥座蒸汽減壓閥:(圖)
Y945H/Y電動雙閥座蒸汽減壓閥外觀尺寸:
公稱通徑DN |
外 形 尺 寸 |
|||
L |
L1 |
H |
Hl |
|
50 |
300 |
150 |
880 |
190 |
65 |
340 |
170 |
890 |
205 |
80 |
380 |
190 |
910 |
215 |
100 |
400 |
215 |
950 |
240 |
125 |
430 |
225 |
990 |
275 |
150 |
450 |
230 |
1090 |
320 |
200 |
500 |
260 |
1160 |
340 |
250 |
550 |
285 |
1230 |
370 |
300 |
750 |
395 |
1370 |
460 |
350 |
850 |
445 |
1450 |
530 |
400 |
950 |
550 |
1570 |
660 |
500 |
1130 |
680 |
1780 |
800 |
Y945H/Y電動雙閥座蒸汽減壓閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
