閘閥 夾套式楔式閘閥
更新：2022/8/30 10:34:20??????點擊：
- 品牌：???工開閥門
- 型號：???BZ41H、BZ41W、BZ41Y
產品介紹
BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保溫夾套式楔式閘閥
手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為合金和不銹鋼，公稱壓力 PN16~PN40，閥體材料為碳鋼（BZ41H-16C~BZ41H-40 BZ41Y-16C~BZ41Y-40）、鉻鎳鈦不銹鋼（BZ41W-16P~BZ41W-40P BZ41Y-16P~BZ41Y-40P）、鉻鎳鉬鈦不銹鋼（BZ41W-16R~BZ41W-40R BZ41Y-16R~BZ41Y-40R），具有保溫功能的閘閥。主要用于石油、化工、冶金、制藥等各類系統中，能保溫和防止介質結晶，以輸送常溫下會凝固的高粘度介質。
BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保溫夾套式楔式閘閥特點：
夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口。②連接法蘭尺寸比同一規格普通閥門的連接法蘭大一到兩個規格，結構長度與同規格的普通閥門相同。③夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。
BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保溫夾套式楔式閘閥性能：
|
型號 |
PN |
工作壓力/MPa |
適用介質 |
適用溫度 |
|
BZ41H-16C |
16 |
1.6 |
油品等無腐蝕性介質 |
≤425 |
|
BZ41H-25 |
25 |
2.5 |
||
|
BZ41H-40 |
40 |
4.0 |
||
|
BZ41Y-16C |
16 |
1.6 |
||
|
BZ41Y-25 |
25 |
2.5 |
||
|
BZ41Y-40 |
40 |
4.0 |
||
|
BZ41W-16P |
16 |
1.6 |
弱腐蝕性介質 |
≤150 |
|
BZ41W-25P |
25 |
2.5 |
||
|
BZ41W-40P |
40 |
4.0 |
||
|
BZ41Y-16P |
16 |
1.6 |
||
|
BZ41Y-25P |
25 |
2.5 |
||
|
BZ41Y-40P |
40 |
4.0 |
||
|
BZ41W-16R |
16 |
1.6 |
柔腐蝕性介質 |
≤150 |
|
BZ41W-25R |
25 |
2.5 |
||
|
BZ41W-40R |
40 |
.0 |
||
|
BZ41Y-16R |
16 |
1.6 |
||
|
JZ41Y-25R |
25 |
2.5 |
||
|
JZ41Y-40R |
40 |
4.0 |
BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保溫夾套式楔式閘閥零部件材料表：
|
型號 |
材料 |
||||
|
閥體、閥蓋、閘板 |
閥座和閘板密封面 |
閥桿 |
填料 |
手輪 |
|
|
BZ41H-16C |
碳素鋼、WCB |
堆焊鐵基合金 |
鉻不銹鋼 2Crl3 |
石棉石墨/柔性石墨 |
球墨鑄鐵或鑄鋼 |
|
BZ41H-25 |
|||||
|
BZ41H-40 |
|||||
|
BZ41Y-16C |
堆焊硬質合金 |
||||
|
BZ41Y-25 |
|||||
|
BZ41Y-40 |
|||||
|
BZ41W-16P |
鉻鎳鈦不銹鋼 CF8 |
本體材料 D8/CF8 |
鉻鎳鈦不銹鋼、304 |
聚四氟乙烯 |
|
|
BZ41W-25P |
|||||
|
BZ41W-40P |
|||||
|
BZ41Y-16P |
堆焊硬質合金 |
||||
|
BZ41Y-25P |
|||||
|
BZ41Y-40P |
|||||
|
BZ41W-16R |
鉻鎳鉬鈦不銹鋼、CF8M |
本體材料 B8M/CF8M |
鉻鎳鉬鈦不銹鋼、316 |
||
|
BZ41W-25R |
|||||
|
BZ41W-40R |
|||||
|
BZ41Y-16R |
堆焊硬質合金 |
||||
|
JZ41Y-25R |
|||||
|
JZ41Y-40R |
|||||

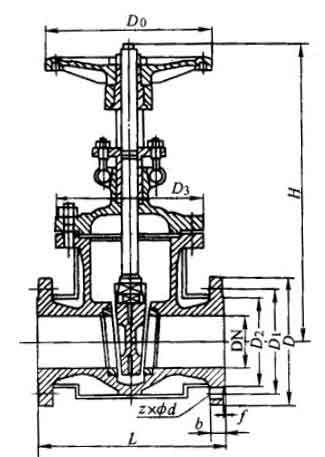

BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保溫夾套式楔式閘閥結構：（圖）
BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保溫夾套式楔式閘閥外觀尺寸：
|
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
D0 |
加熱汽接頭螺紋 |
重量/kg |
|
50 |
250 |
195 |
160 |
135 |
20 |
8×Φ18 |
358 |
280 |
M12×1.25 |
54 |
|
80 |
310 |
245 |
210 |
185 |
22 |
8×Φ18 |
435 |
320 |
M12×1.25 |
100 |
|
100 |
350 |
280 |
240 |
210 |
24 |
8×Φ23 |
502 |
360 |
M12×1.25 |
120 |
|
150 |
450 |
335 |
295 |
265 |
26 |
12×Φ23 |
675 |
400 |
M12×1.25 |
260 |
|
200 |
550 |
405 |
355 |
320 |
30 |
12×Φ25 |
820 |
400 |
M12×1.25 |
300 |
|
250 |
650 |
460 |
410 |
375 |
30 |
12×Φ25 |
970 |
500 |
M20×1.5 |
400 |
|
300 |
750 |
520 |
470 |
435 |
34 |
16×Φ25 |
1145 |
500 |
M20×1.5 |
490 |
|
350 |
850 |
580 |
525 |
485 |
36 |
16×Φ30 |
1280 |
500 |
M20×1.5 |
580 |
|
400 |
950 |
640 |
585 |
545 |
40 |
20×Φ30 |
1450 |
500 |
M20×1.5 |
920 |
BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保溫夾套式楔式閘閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
