JY41W氧氣 截止閥
是根據氧氣管網運行特點以及考慮氧氣介質的易燃易爆的特性,以安全可靠和性能優越為設計原則,并參照中華人民共和國冶金工業部制定的《氧氣安全規程》的規定而設計、制造的確保氧氣管網安全運行的閥門。
JY41W氧氣 截止閥特點:
1、防燃阻火:主要部件的材質為銅合金,屬不可燃材料,即使與高速氣流中的固體粒子碰撞也不會產生火花。因此,本閥具有良好的防燃阻火性能;
2、安全可靠:本閥帶有防塵、防水、防油污裝置,與氧氣接觸的閥件在組裝前均經過嚴格脫脂和禁油措施,填料材質為聚四氟乙烯,可確保使用時安全可靠。
JY41W氧氣 截止閥性能:
公稱通徑 |
DN15-500mm |
公稱壓力 |
PN4.0MPa |
適用介質 |
液氧、液氮、液氬、液化天然氣、液態二氧化碳、液態丙烷等 |
適用溫度 |
-40℃~+150℃ |
JY41W氧氣 截止閥零部件材料表:
閥體、閥蓋、小閥瓣 |
ZHSi80-3/ZG0Cr18Ni9 |
大閥瓣 |
H62/0Cr18Ni9 |
閥桿 |
0Cr18Ni9 |
填料、密封圈 |
PTFE |

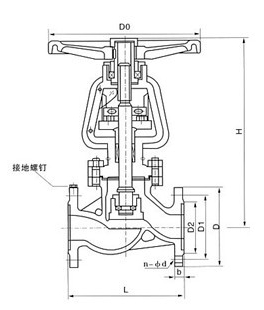

JY41W氧氣 截止閥結構:(圖)
JY41W氧氣 截止閥外觀尺寸:
產品型號 |
Jy41W-40T/P 氧氣管路 截止閥 |
重量 |
|||||||
產品代號 |
通徑 |
尺 寸 |
|||||||
L |
D |
D1 |
b |
Z-Φd |
H |
D0 |
|
||
500JY15 |
15 |
130 |
95 |
65 |
16 |
4-14 |
202 |
100 |
6 |
500JY25 |
25 |
160 |
115 |
85 |
16 |
4-14 |
236 |
125 |
8 |
500JY40 |
40 |
200 |
145 |
110 |
18 |
4-18 |
328 |
160 |
19 |
500JY50 |
50 |
230 |
160 |
125 |
20 |
4-18 |
450 |
320 |
37 |
500JY65 |
65 |
290 |
180 |
145 |
22 |
8-18 |
530 |
360 |
52 |
500JY80 |
80 |
310 |
195 |
160 |
22 |
8-18 |
560 |
400 |
69 |
500JY100 |
100 |
350 |
230 |
190 |
24 |
8-23 |
618 |
450 |
93 |
500JY125 |
125 |
400 |
270 |
220 |
28 |
8-25 |
675 |
450 |
120 |
500JY150 |
150 |
480 |
300 |
250 |
30 |
8-25 |
743 |
560 |
153 |
500JY200 |
200 |
600 |
375 |
320 |
38 |
12-30 |
850 |
640 |
304 |
500JY250 |
250 |
650 |
445 |
385 |
42 |
12-34 |
975 |
720 |
560 |
500JY300 |
300 |
750 |
510 |
450 |
46 |
16-34 |
1115 |
800 |
805 |
500JY400 |
400 |
950 |
655 |
585 |
58 |
18-41 |
1425 |
900 |
1408 |
500JY500 |
500 |
1250 |
755 |
670 |
57 |
20-42 |
1835 |
1200 |
1790 |
JY41W氧氣 截止閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
