止回閥 全銅消聲止回閥
更新：2022/7/29 9:39:18??????點擊：
- 品牌：???工開閥門
- 型號：???HC41X
產品介紹

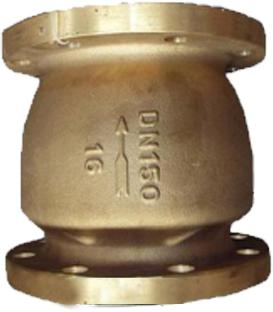

HC41X全銅消聲止回閥
適用于給排水管道，閥瓣采用進口兩端中心軸導向，啟閉靈活，可水平安裝或垂直安裝。閥瓣采用彈簧加載，其快速關閉能有效的消除水錘，密封性能好，關閉無噪聲。它具有體積小、重量輕、流體阻力小，耐疲勞、壽命長等優點。
HC41X全銅消聲止回閥技術參數：
公稱壓力：1.0～1.6MPa
公稱通經：40～600mm
適用介質：水及弱腐蝕性流體
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 AP 1598
HC41X全銅消聲止回閥零部件材料表：
|
型號 |
閥體 |
密封圈 |
彈簧 |
|
HC41X-10 |
鑄鐵或黃銅 |
丁腈橡膠（NBR） |
不銹鋼ICr18Ni9Ti |
|
HC41X-16 |
鑄鋼或黃銅 |
丁腈橡膠（NBR） |
不銹鋼ICr18Ni9Ti |
HC41X全銅消聲止回閥結構：（圖）
HC41X全銅消聲止回閥外觀尺寸：
|
公稱壓力PN（mm） |
公稱通徑DN（mm） |
尺寸 |
||||
|
L |
D |
K |
b |
Z-φd |
||
|
HC41X-10 |
40 |
112 |
145 |
110 |
18 |
4-18 |
|
50 |
120 |
160 |
125 |
20 |
4-18 |
|
|
65 |
130 |
180 |
145 |
20 |
4-18 |
|
|
80 |
150 |
195 |
160 |
22 |
8-18 |
|
|
100 |
165 |
215 |
180 |
24 |
8-18 |
|
|
125 |
190 |
245 |
210 |
26 |
8-18 |
|
|
150 |
210 |
280 |
240 |
26 |
8-22 |
|
|
200 |
255 |
335 |
295 |
28 |
8-22 |
|
|
250 |
310 |
390 |
350 |
28 |
12-22 |
|
|
300 |
320 |
440 |
400 |
28 |
12-22 |
|
|
350 |
380 |
500 |
460 |
30 |
16-22 |
|
|
400 |
405 |
565 |
515 |
32 |
16-26 |
|
|
450 |
430 |
615 |
565 |
32 |
20-26 |
|
|
500 |
450 |
670 |
620 |
34 |
20-26 |
|
|
600 |
510 |
780 |
725 |
36 |
20-30 |
|
|
HC41X-16 |
40 |
112 |
145 |
110 |
18 |
4-18 |
|
50 |
120 |
160 |
125 |
20 |
4-18 |
|
|
65 |
130 |
180 |
145 |
20 |
4-18 |
|
|
80 |
150 |
195 |
160 |
22 |
8-18 |
|
|
100 |
165 |
215 |
180 |
24 |
8-18 |
|
|
125 |
190 |
245 |
210 |
26 |
8-18 |
|
|
150 |
210 |
280 |
240 |
26 |
8-22 |
|
|
200 |
255 |
335 |
295 |
30 |
12-22 |
|
|
250 |
310 |
405 |
355 |
32 |
12-26 |
|
|
300 |
320 |
460 |
410 |
32 |
12-26 |
|
|
350 |
380 |
520 |
470 |
36 |
16-26 |
|
|
400 |
405 |
580 |
525 |
38 |
16-30 |
|
|
450 |
430 |
640 |
585 |
40 |
20-30 |
|
|
500 |
450 |
715 |
650 |
42 |
20-33 |
|
|
600 |
510 |
840 |
770 |
48 |
20-36 |
|
HC41X全銅消聲止回閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
