H44Y法蘭式高壓止回閥
用于壓力 1.6~25MPa 工作溫度 -29~+550℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上,其主要作用是防止介質倒流、防止泵及其驅動電機反轉,以及容器內介質的泄放,適用介質為水、油品、蒸汽、酸性介質等。廣泛應用在石油、化工、制藥、化肥、電力行業、低溫等各種工況的管路上。
H44Y法蘭式高壓止回閥特點:
1、產品結構緊湊合理、密封可靠、性能優良。
2、體積小、重量輕。
3、適用范圍廣。
4、閥瓣關閉快速、動作靈敏。
5、關閉沖擊力小、不易產生水錘現象。
6、流道通暢、流體阻力小。
H44Y法蘭式高壓止回閥制造標準:
設計標準:API 6D、ASME B16.34、API 594、BS 1868、GB/T 12235、GB/T 12236、JB/T 8937
結構長度:ASME B16.10、API 6D、GB/T 12221
連接標準:ASME B16.5、ASME B16.47、ASME B16.25、GB/T 9113、JB/T 79、HG/T 20592
壓力試驗:API 598、API 6D、GB/T 13927、GB/T 26480
壓力與溫度等級:ASME B16.34 、GB/T 12224
H44Y法蘭式高壓止回閥零部件材料表:
殼體 |
ASTM A216WCB |
ASTMA351 Cf8 |
|||||||||
閥瓣及支架 |
WCB |
CF8 |
CF8M |
Monel |
|||||||
銷軸 |
F6a |
F304 |
F316 |
Monel |
F304 |
||||||
閥瓣表面 |
13Cr |
13Cr |
STL |
304 |
STL |
316 |
STL |
Monel |
304 |
304 |
STL |
閥座表面 |
13Cr |
STL |
STL |
304 |
STL |
316 |
STL |
Monel |
304 |
STL |
STL |
殼體 |
ASTM A351 CF3 |
ADTM A351 CF8M |
ASTM A351 CF8 |
||||||||
閥瓣及支架 |
|||||||||||
銷軸 |
F304L |
F316L |
F316 |
||||||||
閥瓣表面 |
304L |
304L |
STL |
316 |
316 |
STL |
316L |
316L |
STL |
||
閥座表面 |
304L |
STL |
STL |
316 |
STL |
STL |
316L |
STL |
STL |

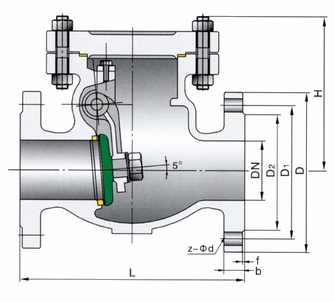

H44Y法蘭式高壓止回閥結構:(圖)
H44Y法蘭式高壓止回閥外觀尺寸:
150Lb
尺寸
inch
2"
2-1/2"
3"
4"
5"
6"
8"
10"
12"
14"
16"
DN
50
65
80
100
125
150
200
250
300
350
400
L
mm
203
216
241
292
330
356
495
622
699
787
914
H
mm
142
166
178
236
252
266
314
368
429
455
410
300Lb
尺寸
inch
2"
2-1/2"
3"
4"
5"
6"
8"
10"
12"
14"
16"
DN
50
65
80
100
125
150
200
250
300
350
400
L
mm
267
292
318
356
400
444
533
622
711
838
864
H
mm
165
185
205
228
250
275
325
378
410
480
530
600Lb
尺寸
inch
2"
2-1/2"
3"
4"
5"
6"
8"
10"
12"
14"
16"
DN
50
65
80
100
125
150
200
250
300
350
400
L
mm
292
330
356
432
508
559
660
787
838
889
991
H
mm
203
229
235
286
292
330
381
457
584
835
684
900Lb
尺寸 |
inch |
2" |
2-1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
mm |
368 |
419 |
381 |
457 |
559 |
610 |
737 |
838 |
965 |
1029 |
1130 |
H |
mm |
216 |
254 |
292 |
318 |
343 |
368 |
432 |
546 |
660 |
782 |
838 |
1500Lb
尺寸 |
inch |
2-1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
DN |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
mm |
419 |
470 |
546 |
673 |
705 |
832 |
91 |
1130 |
1257 |
1384 |
H |
mm |
193 |
246 |
288 |
324 |
373 |
466 |
536 |
857 |
950 |
1020 |
H44Y法蘭式高壓止回閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
