QB2雙口排氣閥
當需要排出管道內的氣體時,應逆時針方向旋轉閥桿,使其閥桿連同閥門上升,使管道內的空氣在水的壓強作用下進入體腔內,并從排氣嘴排出,隨之管道內的水充滿體腔內,使浮球在水的浮力作用下,向上移動將排氣嘴堵塞,達到自行密封,管道在正常行中,水中的空氣在壓強的作用下,不斷排入排氣閥的體腔上部,迫使浮球下降,離開原來密封位置,這時空氣又從排氣嘴排出,隨之,浮球又恢復到原來位置自密封,因此,排氣閥在正常工作中閥門始終是開著的,浮球不斷重復上述動作,空氣不斷排出,當需要檢修或清掃體腔時,應將閥門關閉。本排氣閥,順時針旋轉閥桿時為關閉。雙口排氣閥適用于溫度不超過100℃的水、熱水管道上使管道內的空氣全部排出。
QB2雙口排氣閥特點:
1、能夠排除管道中的氣體,減少阻力,節約能源。
2、當管道負壓時,能快速自動吸氣,防止管道破裂。
3、浮球為不銹鋼,使用壽命長,安全可靠。
QB2雙口排氣閥性能:
口徑范圍 |
DN40 ~ DN300 |
壓力范圍 |
PN10 |
溫度范圍 |
-5℃~ 80 ℃ |
連接方式 |
法蘭 |
QB2雙口排氣閥零部件材料表:
閥體 |
鑄鐵 |
塞頭 |
橡膠 |
閥蓋 |
鑄鐵 |
排氣嘴 |
黃銅 |
浮球 |
不銹鋼 |
螺絲、螺帽 |
元鋼 |

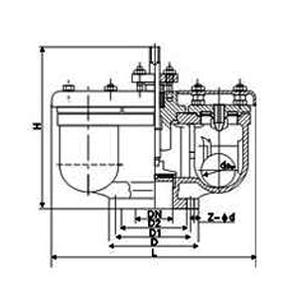

QB2雙口排氣閥:(圖)
QB2雙口排氣閥外觀尺寸:
型號 |
公稱通徑 |
主要尺寸 |
||||||
D |
D1 |
D2 |
L |
Z-φd |
介質 |
閥體材料 |
||
QB2-10 |
40 |
145 |
110 |
85 |
430 |
4-φ18 |
水 |
鑄鐵 |
QB2-10 |
50 |
160 |
125 |
100 |
430 |
4-φ18 |
水 |
鑄鐵 |
QB2-10 |
75 |
195 |
160 |
135 |
470 |
4-φ18 |
水 |
鑄鐵 |
QB2-10 |
100 |
215 |
180 |
155 |
500 |
4-φ18 |
水 |
鑄鐵 |
QB2-10 |
150 |
280 |
240 |
210 |
540 |
8-φ20 |
水 |
鑄鐵 |
QB2-10 |
200 |
335 |
295 |
265 |
700 |
8-φ20 |
水 |
鑄鐵 |
QB2雙口排氣閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境]要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
