SD941X 電動伸縮蝶閥
由電動執行裝置與法蘭伸縮蝶閥組成,所謂伸縮蝶閥就是在蝶閥的原基礎上,裝配一個與蝶閥口徑相同大小的伸縮器。電動伸縮蝶閥適用于溫度≤80℃,公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用,具有補償管道熱脹冷縮的功能。
SD941X 電動伸縮蝶閥特點:
1.功能強勁:智能型、調節型、開關式。
2.體積小巧:體積僅相當于同類產品的35%左右。
3.使用方便:采用單相電源,接線簡單;采用僅有的球型凸出結構,使觀察更方便;免加油免點檢、防水防銹、任意角度安裝。
4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
SD941X 電動伸縮蝶閥技術參數:
公稱通徑 |
DN(mm) |
50~2000 |
||
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
密封試驗 |
0.66 |
1.1 |
1.76 |
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
適用溫度 |
≤80℃ |
|||
適用介質 |
空氣、水、蒸氣、煤氣、油品等。 |
|||
驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動。 |

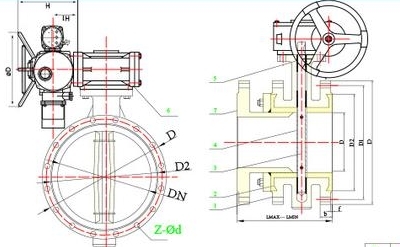

SD941X 電動伸縮蝶閥結構:(圖)
SD941X 電動伸縮蝶閥外觀尺寸:
DN |
L |
L1 max |
A |
B |
E |
F |
J |
M |
Do |
50 |
160 |
172 |
83 |
120 |
90 |
205 |
83 |
115 |
200 |
65 |
160 |
172 |
89 |
145 |
90 |
205 |
83 |
115 |
200 |
80 |
180 |
195 |
98 |
158 |
90 |
205 |
83 |
115 |
200 |
100 |
195 |
215 |
110 |
170 |
90 |
205 |
83 |
115 |
200 |
125 |
205 |
225 |
123 |
182 |
90 |
205 |
83 |
115 |
200 |
150 |
205 |
225 |
140 |
210 |
90 |
205 |
83 |
115 |
200 |
200 |
218 |
238 |
170 |
238 |
90 |
205 |
83 |
115 |
200 |
250 |
233 |
258 |
195 |
270 |
90 |
205 |
83 |
134 |
250 |
300 |
248 |
268 |
222 |
300 |
90 |
205 |
83 |
134 |
250 |
350 |
278 |
303 |
252 |
330 |
120 |
265 |
141 |
159 |
250 |
400 |
298 |
323 |
285 |
368 |
120 |
265 |
141 |
159 |
250 |
450 |
311 |
336 |
310 |
402 |
185 |
250 |
115 |
163 |
250 |
500 |
330 |
355 |
337 |
438 |
185 |
250 |
115 |
163 |
315 |
600 |
350 |
375 |
393 |
490 |
245 |
400 |
145 |
185 |
315 |
700 |
364 |
395 |
450 |
558 |
245 |
400 |
145 |
185 |
315 |
800 |
415 |
445 |
515 |
625 |
310 |
460 |
191 |
220 |
315 |
900 |
435 |
475 |
560 |
685 |
310 |
460 |
191 |
220 |
400 |
1000 |
510 |
550 |
610 |
750 |
410 |
55 |
270 |
255 |
400 |
1200 |
590 |
630 |
825 |
880 |
410 |
55 |
270 |
255 |
400 |
1400 |
590 |
630 |
840 |
987 |
520 |
640 |
351 |
320 |
400 |
1600 |
626 |
660 |
960 |
1158 |
520 |
785 |
440 |
335 |
630 |
1800 |
670 |
710 |
1060 |
1258 |
520 |
640 |
351 |
320 |
400 |
2000 |
680 |
720 |
1165 |
1365 |
520 |
640 |
351 |
320 |
400 |
2200 |
700 |
740 |
1325 |
1470 |
520 |
640 |
351 |
320 |
400 |
SD941X 電動伸縮蝶閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
收貨單位,收貨人,地址,收驗時間,聯電話。
