WJ44H角式波紋管截止閥
采用雙重堅固耐用的波紋管密封設計(波紋管+填料),保證閥桿的零泄漏。沒有流體損失,提高工廠設備安全,并符合國際密封標準。角式波紋管截止閥密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。閥桿調質及表面氮化處理,有良好的抗腐和抗摩擦性能;閥桿升降位置指示,更直觀。
WJ44H角式波紋管截止閥特點:
1、暗桿波紋管截止閥產品結構合理、密封可靠、性能優良、造型美觀;
2、密封面堆焊Co硬質合金、耐磨、耐腐、抗磨擦性能好、使用壽命長;
3、閥桿調質及表面氮化處理,有良好的抗腐和抗磨擦性能;
4、雙重密封,性能更可靠;
5、可滿足各種工程需要。
WJ44H角式波紋管截止閥制造標準:
制造標準:DIN3356
結構標準:DIN3202
法蘭標準:DIN2543-2545
對焊口標準:DIN3239
實驗標準:DIN3230
Manufacture:DIN3356
Face ToFace:DIN3202
Flange:DIN2543-2545
Butt-welding:DIN3239
Test:DIN3230
WJ44H角式波紋管截止閥零部件材料表:
NO. |
部件 |
材料及代號 |
1 |
閥體 |
GS-C25、GGG-40、1.4401 |
2 |
閥座 |
1.4301、Stelllte |
3 |
閥瓣 |
1.4021、1.4401 |
4 |
軸銷 |
1.4301、1.4401 |
5 |
波紋管組件 |
1.4301、1.4401 |
6 |
閥桿 |
1.4021、1.4401 |
7 |
墊片 |
柔性石墨+不銹鋼 |
8 |
閥蓋 |
GS-C25、GGG-40、1.4401 |
9 |
六角螺母 |
ASTMA194-2H、A194-8 |
10 |
雙頭螺栓 |
ASTMA193-B7、A193-B8 |
11 |
填料 |
柔性石墨 |
12 |
壓套 |
1C25、1.4401 |
13 |
定位片 |
1c25 |
14 |
閥母 |
銅合金、D2、BL2 |
15 |
手輪 |
WCB |
16 |
并帽 |
1C45 |

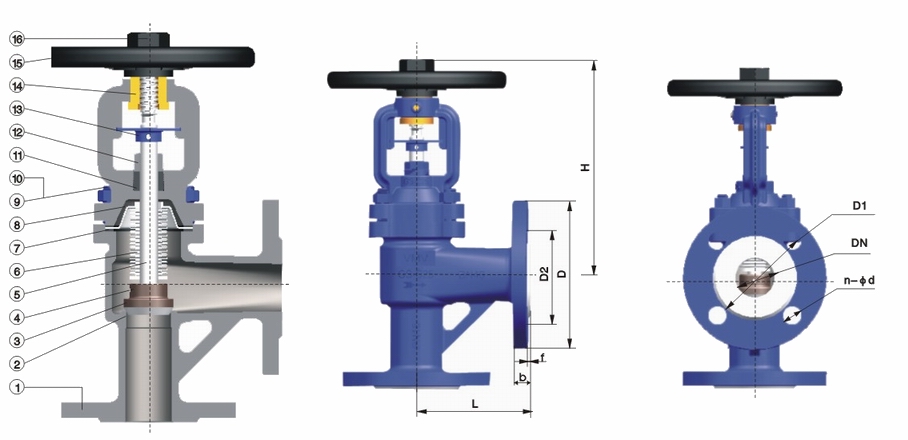

WJ44H角式波紋管截止閥結構:(圖)
WJ44H角式波紋管截止閥外觀尺寸:
口徑 |
主要連接尺寸PN16 |
|||||||
L |
D |
D1 |
D2 |
b |
f |
H |
n-Φd |
|
15 |
90 |
95 |
65 |
45 |
16 |
2 |
175 |
4-14 |
20 |
95 |
105 |
75 |
58 |
18 |
2 |
175 |
4-14 |
25 |
100 |
115 |
85 |
68 |
18 |
2 |
191 |
4-14 |
32 |
105 |
140 |
100 |
78 |
18 |
2 |
192 |
4-18 |
40 |
115 |
150 |
110 |
88 |
18 |
3 |
222 |
4-18 |
50 |
125 |
165 |
125 |
102 |
20 |
3 |
230 |
4-18 |
65 |
145 |
185 |
145 |
122 |
20 |
3 |
261 |
4-18 |
80 |
155 |
200 |
160 |
138 |
20 |
3 |
295 |
8-18 |
100 |
175 |
220 |
180 |
158 |
20 |
3 |
363 |
8-18 |
125 |
200 |
250 |
210 |
188 |
22 |
3 |
390 |
8-18 |
150 |
225 |
285 |
240 |
218 |
22 |
3 |
434 |
8-22 |
200 |
275 |
340 |
295 |
268 |
24 |
3 |
492 |
12-22 |
250 |
325 |
405 |
355 |
320 |
26 |
3 |
629 |
12-26 |
300 |
375 |
460 |
410 |
378 |
28 |
4 |
893 |
16-26 |
350 |
425 |
520 |
470 |
438 |
30 |
4 |
1060 |
16-26 |
WJ44H角式波紋管截止閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
