電動冷風放風閥
更新：2022/7/5 13:18:14??????點擊：
- 品牌：???工開閥門
- 型號：???QFL941W
產品介紹
QFL941W 電動冷風放風閥特點：
本閥由閥體，碟板，連桿，消聲器，排風筒等部件組成。用手動杠桿機構或電動裝置轉動碟板達到閥門啟閉，來實現不停止鼓風機的情況下減少或完全停止向高爐送風，將多余的氣體管排到大氣中。
1、采用平衡式閥體,可在大壓差工況下長期精確調節；
2、具有結構緊湊,重量輕,動作靈敏,控制精確；
3、用于控制溫度,濕度,流量,壓力,液位等參數。
QFL941W 電動冷風放風閥性能：
|
公稱通徑 (mm) |
DN500～ DN2000 |
DN500～ DN6000 |
|
|
公稱壓力 (MPa) |
≤ 0.60 |
≤ 0.25 |
|
|
工作壓力 (MPa) |
≤ 0.60 |
≤ 0.02 |
|
|
試驗壓力(MPa) |
殼體 |
1.5 倍工作壓力 |
1.5 倍工作壓力 |
|
密封 |
1.1 倍工作壓力 |
1.1 倍工作壓力 |
|
|
工作溫度 (℃ ) |
≤ 250℃ |
≤ 250℃ |
|
|
適用介質 |
煤氣、 空氣、 煙氣 |
||
QFL941W 電動冷風放風閥制造標準：
QFL941W 電動冷風放風閥技術參數：
QFL941W 電動冷風放風閥零部件材料表：
|
零件名稱 |
閥體 |
閥蓋 |
閥瓣 |
閥桿 |
填料 |
墊片 |
|
材料 |
CF8 銅合金 |
F304 F304 |
F304 F304 |
QAL-4 QAL-4 |
PRFE PRFE |
PRFE PRFE |

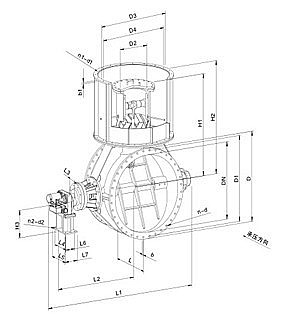

QFL941W 電動冷風放風閥結構：（圖）
QFL941W 電動冷風放風閥外觀尺寸：
|
DN |
L |
D |
b |
n-d |
L1 |
L2 |
b1 |
N1-d1 |
H3 |
L6L7 |
n2-d2 |
參考質量 (kg) |
|
600 |
530 |
755 |
25 |
20-26 |
1480 |
773 |
20 |
16-23 |
320 |
225 |
4-20 |
750 |
|
700 |
600 |
900 |
1639 |
874 |
24-27 |
420 |
1130 |
|||||
|
800 |
750 |
990 |
40 |
28-27 |
1733 |
927 |
1785 |
|||||
|
900 |
1075 |
32-27 |
1984 |
972 |
446 |
275 |
4-22 |
2000 |
QFL941W 電動冷風放風閥維護保養：QFL941W 電動冷風放風閥同類產品：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
