J61Y鍛鋼自密封截止閥
是壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封。有三種閥蓋設計,第一種是螺栓型閥蓋,通過凹凸面連接,采用不銹鋼帶與柔性石墨纏繞墊片,按需求也可采用環連接,第二種是焊接型閥蓋,通過螺紋密封后焊接,按需求也可直接采用剛性焊接,第三種是自密封閥蓋,通過螺紋與自密封閥蓋連接。
J61Y鍛鋼自密封截止閥零部件材料表:
序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
|
TtpeA105 |
TypeA182F22 |
TypeA182304(L) |
A182F316(L) |
||
1 |
閥體 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
2 |
閥瓣 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
3 |
閥桿 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
4 |
密封螺母 |
A105 |
A182F304 |
A182F304(L) |
A182F316(L) |
5 |
密封圈 |
A182F304L |
A182F316L |
||
6 |
閥蓋 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
7 |
銷釘 |
A276420 |
A182F304 |
||
8 |
墊圈 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
9 |
提升螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
10 |
填料 |
柔性石墨 |
PTFE |
||
11 |
手輪 |
A276420 |
A182F304 |
||
12 |
填料壓板 |
A216WCB |
A351CF8 |
||
13 |
填料壓板 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
14 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
15 |
閥桿螺母 |
A276410 |
|||
16 |
手輪 |
A197 |
|||
17 |
銘牌 |
SS |
|||
18 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
適用溫度 |
-29℃~425℃ |
-29℃~550℃ |
-29℃~180℃ |

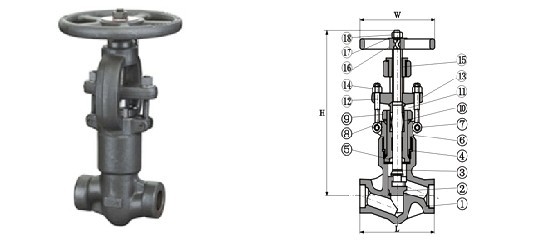

J61Y鍛鋼自密封截止閥結構:(圖)
J61Y鍛鋼自密封截止閥外觀尺寸:
NPS |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
L(RTJ) |
900Lb~1500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
2500Lb |
264 |
273 |
308 |
349 |
384 |
451 |
|
H(開) |
900Lb~1500Lb |
318 |
318 |
318 |
398 |
408 |
524 |
2500Lb |
333 |
333 |
333 |
410 |
420 |
524 |
|
W |
160 |
160 |
180 |
200 |
250 |
280 |
|
重量 |
900Lb~1500Lb |
15.5 |
16.9 |
18.9 |
28.9 |
34.3 |
52.8 |
2500Lb |
18.0 |
20.5 |
23.0 |
36.1 |
45.0 |
81.5 |
J61Y鍛鋼自密封截止閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
