J44H/Y/W型角式截止閥
啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。角式截止閥又稱角閥,閥桿的運動形式,有升降桿式(閥桿升降,手輪不升降),也有升降旋轉桿式(手輪與閥桿一起旋轉升降,螺母設在閥體上)。
角型截止閥是一種常用的截?cái)嚅y,主要用來接通或截?cái)喙苈分械慕橘|(zhì),一般不用于調節流量。截止閥產品適用的壓力、溫度范圍很大,但一般用于中、小口徑的管道,適用于≤425℃的蒸汽、油品、水等介質。
J44H/Y/W型角式截止閥特點:
1、結構簡單,制造和維修比較方便。
2、工作行程小,啟閉時間短。
3、密封性好,密封面間磨擦力小,壽命較長。
4、截止閥閥體的結構形式有直通式、直流式和直角式。直通式是常見的結構,但其流體的阻力大。直流式流體阻力較小,多用于含固體顆?;蛘扯却蟮牧黧w。直角式閥體多采用鍛造,適用于較小通經、較高壓力的的截止閥。
5、在開閉過程中密封面的摩擦力比閘閥小,耐磨。
6、通常只有一個密封面,制造工藝好,便于維修。
J44H/Y/W型角式截止閥性能:
公稱壓力Mpa |
16 |
32 |
|
殼體試驗Mpa |
24 |
48 |
|
密封試驗Mpa |
17.6 |
35.2 |
|
氣密封試驗Mpa |
0.5-0.7 |
|
|
適用介質 |
C |
P |
R |
水、油品、蒸汽 |
氮?dú)浠旌蠚?/span> |
堿液、液氨 |
|
適用溫度(℃) |
≤200 |
J44H/Y/W型角式截止閥零部件材料表:
介質 |
氮、氫、氣、氨、石油產品 |
||||||
主體材料代號 |
閥體/閥蓋 |
閥板/閥瓣 |
閥桿 |
閥桿螺母 |
填料 |
手輪 |
工作溫度 |
C |
25/WCB |
2Cr13 |
黃銅 |
聚四氟乙烯 |
QT400-15 |
-30℃~100℃ |
|
P |
1Cr18Ni9Ti |
||||||
R |
1Cr18Ni12Mo2Ti |

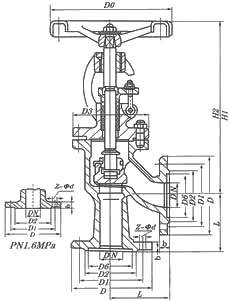

J44H/Y/W型角式截止閥結構:(圖)
J44H/Y/W型角式截止閥外觀尺寸:
1.6MPa
DN |
in |
L |
D |
f |
b |
z-φd |
Do |
W |
15 |
1/2 |
65/90 |
95 |
2 |
14 |
4-φ14 |
100 |
7 |
20 |
3/4 |
75/95 |
105 |
2 |
16 |
4-φ14 |
100 |
7.5 |
25 |
1 |
80/100 |
115 |
2 |
16 |
4-φ14 |
120 |
8.5 |
32 |
21/4 |
95/105 |
135 |
2 |
18 |
4-φ18 |
140 |
12 |
40 |
21/2 |
100/115 |
145 |
2 |
18 |
4-φ18 |
140 |
14 |
50 |
2 |
115/125 |
160 |
2 |
20 |
4-φ18 |
160 |
19 |
65 |
21/2 |
145 |
180 |
2 |
20 |
4-φ18 |
180 |
27 |
80 |
3 |
155 |
195 |
2 |
22 |
4-φ18 |
240 |
42 |
100 |
4 |
175 |
215 |
2 |
24 |
8-φ18 |
240 |
50 |
125 |
5 |
200 |
245 |
2 |
26 |
8-φ18 |
280 |
64 |
150 |
6 |
240/225 |
280 |
2 |
28 |
8-φ23 |
320 |
85 |
200 |
8 |
275 |
335 |
2 |
30 |
8-φ23 |
360 |
155 |
J44H/Y/W型角式截止閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
