DKZ941H、DKZ941Y 型 PN10~PN100 鋼制真空閘閥
電動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為合金鋼(DKZ941H)、硬質合金(DKZ941Y),公稱壓力 PN10~PN100,閥體材料為優質碳鋼(DKZ941H)、鉻鉬鋼(DKZ941Y)的真空閘閥。
DKZ941H、DKZ941Y 型 PN10~PN100 鋼制真空閘閥特點:
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
DKZ941H-10C |
10 |
1.0 |
≤425 |
水、蒸汽、空氣 |
DKZ941H-16C |
16 |
1.6 |
||
DKZ941H-25 |
25 |
2.5 |
||
DKZ941H-40 |
40 |
4.0 |
||
DKZ941H-63 |
63 |
6.3 |
||
DKZ941H-100 |
100 |
10.0 |
||
DKZ941Y-10I |
10I |
1.0 |
≤550 |
|
DKZ941Y-16I |
16 |
1.6 |
||
DKZ941Y-25I |
25 |
2.5 |
||
DKZ941Y-40I |
40 |
4.0 |
||
DKZ941Y-63I |
63 |
6.3 |
||
DKZ941Y-100I |
100 |
10.0 |
DKZ941H、DKZ941Y 型 PN10~PN100 鋼制真空閘閥零部件材料表:
型號 |
材料 |
|||
閥體、閘板、閥蓋 |
閥桿 |
密封面 |
填料 |
|
DKZ941H-10C |
優質碳鋼 |
不銹鋼 |
合金鋼 |
柔性石墨 |
DKZ941H-16C |
||||
DKZ941H-25 |
||||
DKZ941H-40 |
||||
DKZ941H-63 |
||||
DKZ941H-100 |
||||
DKZ941Y-10I |
鉻鉬鋼 |
鉻鉬鋼 |
硬質合金 |
柔性石墨 |
DKZ941Y-16I |
||||
DKZ941Y-25I |
||||
DKZ941Y-40I |
||||
DKZ941Y-63I |
||||
DKZ941Y-100I |

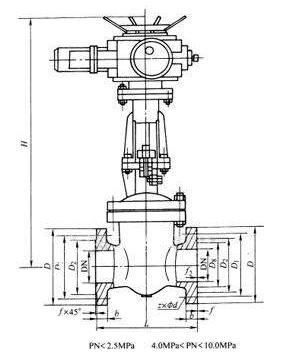

DKZ941H、DKZ941Y 型 PN10~PN100 鋼制真空閘閥結構:(圖)
DKZ941H、DKZ941Y 型 PN10~PN100 鋼制真空閘閥外觀尺寸:
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
f |
H |
電動裝置型號 |
重量/kg |
40 |
200 |
145 |
110 |
85 |
18 |
4×Φ18 |
3 |
670 |
DZW10A |
92 |
50 |
250 |
160 |
125 |
100 |
20 |
4×Φ18 |
3 |
718 |
DZW10A |
95 |
65 |
265 |
180 |
145 |
120 |
20 |
4×Φ18 |
3 |
733 |
DZW15A |
101 |
80 |
280 |
195 |
160 |
135 |
22 |
4×Φ18 |
3 |
795 |
DZW20A |
113 |
100 |
300 |
215 |
180 |
155 |
22 |
8×Φ18 |
3 |
860 |
DZW20A |
132 |
125 |
325 |
245 |
210 |
185 |
24 |
8×Φ18 |
3 |
974 |
DZW30A |
182 |
150 |
350 |
280 |
240 |
210 |
24 |
8×Φ23 |
3 |
1008 |
DZW30A |
209 |
175 |
375 |
310 |
270 |
240 |
26 |
8×Φ23 |
3 |
1089 |
DZW30A |
/ |
200 |
400 |
335 |
295 |
265 |
26 |
8×Φ23 |
3 |
1160 |
DZW30A |
267 |
225 |
425 |
365 |
325 |
295 |
26 |
8×Φ23 |
3 |
1290 |
DZW30A |
/ |
250 |
450 |
390 |
350 |
320 |
28 |
12×Φ23 |
3 |
1430 |
DZW45A |
326 |
300 |
500 |
440 |
400 |
368 |
28 |
12×Φ23 |
4 |
1550 |
DZW60A |
411 |
350 |
550 |
500 |
460 |
428 |
30 |
16×Φ23 |
4 |
1705 |
DZW60A |
765 |
400 |
600 |
565 |
515 |
482 |
32 |
16×Φ25 |
4 |
1827 |
DZW90(I) |
1042 |
450 |
650 |
615 |
565 |
532 |
32 |
20×Φ25 |
4 |
2015 |
DZW90(I) |
1226 |
500 |
700 |
670 |
620 |
585 |
34 |
20×Φ25 |
4 |
2172 |
DZW120 |
1283 |
600 |
800 |
780 |
725 |
685 |
36 |
20×Φ30 |
5 |
2446 |
DZW120 |
1445 |
700 |
900 |
895 |
840 |
800 |
40 |
24×Φ30 |
5 |
3096 |
DZW250 |
- |
800 |
1000 |
1010 |
950 |
905 |
44 |
24×Φ34 |
5 |
3300 |
DZW350 |
- |
900 |
1100 |
1110 |
1050 |
1005 |
46 |
28×Φ34 |
5 |
3559 |
DZW500 |
- |
1000 |
1200 |
1220 |
1160 |
1115 |
50 |
28×Φ34 |
5 |
3923 |
DZW800 |
- |
DKZ941H、DKZ941Y 型 PN10~PN100 鋼制真空閘閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
