止回閥 球形止回閥
更新：2022/7/28 16:37:21??????點擊：
- 品牌：???工開閥門
- 型號：???HQ44X、HQ45X
產品介紹
HQ44X、HQ45X型微阻球形止回閥
采用橡膠包皮球?yàn)殚y瓣，在介質的作用下，可在閥替內的滑道上滾動，從而打開或關閉閥門，流量大流阻損失小，密封性能好，消聲關閉，可減小水擊波.水平或垂直安裝均可，可用于冷水、熱水、工業及生活污水等管網的水泵出口，防止介質倒流。
HQ44X、HQ45X型微阻球形止回閥性能：
|
型 號 |
公稱壓力 (MPa) |
殼體試驗 壓力(MPa) |
密封試驗 壓力(MPd) |
閥體材料 |
球體材料 |
|
HQ44 45X10 |
1.0 |
1.5 |
1.1 |
鑄鐵 |
碳鋼包膠 |
|
HQ44 45X16 |
1.6 |
2.4 |
1.76 |
HQ44X、HQ45X型微阻球形止回閥技術參數：
公稱壓力：1.0～1.6MPa
公稱通經：50～1000mm
適用介質：水及弱腐蝕性流體
適用溫度：0～80℃
法蘭標準：GB/T17241.6GB/T9113
試驗標準:GB/T13927AP1598

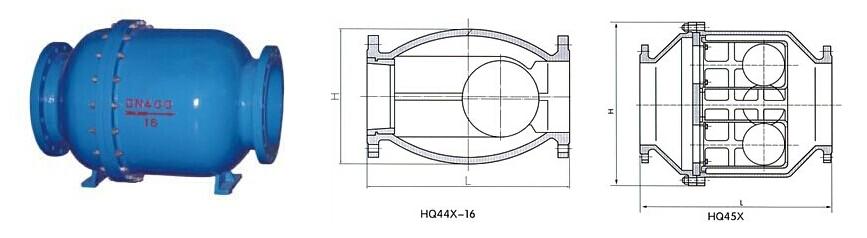

HQ44X、HQ45X型微阻球形止回閥結構：（圖）
HQ44X、HQ45X型微阻球形止回閥外觀尺寸：
|
DN（mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
698 |
781 |
|
H |
180 |
210 |
225 |
245 |
280 |
320 |
380 |
450 |
470 |
500 |
|
H1 |
|
|
|
|
|
|
510 |
570 |
640 |
715 |
|
DN（mm) |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
L |
914 |
978 |
978 |
1295 |
1448 |
1600 |
1760 |
1900 |
|
H |
815 |
825 |
980 |
1155 |
1260 |
1350 |
1660 |
1700 |
HQ44X、HQ45X型微阻球形止回閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
