ZJHY型氣動薄膜精小型小流量調節閥
是專門針對小流量調節而開發的小口徑調節閥。閥體采用螺紋連接,具有體積小、重量輕、安裝、維護方便等優點。調節不干凈介質時,應針對其節流間隙小的問題,注意預防堵卡現象的發生。它適用于液體、蒸汽等介質的注流量調節場合。
ZJHY型氣動薄膜精小型小流量調節閥特點:
在氣動調節系統中,調節器輸出的氣動信號可以直接驅動彈簧一薄膜式執行機構或者活塞式執行機構,使閥門動作。在這種情況下,確定閥位所需的能量是由壓縮空氣提供的,壓縮空氣應當在室外的設備中加以干燥,以防止凍結,并應凈化和過濾。
ZJHY型氣動薄膜精小型小流量調節閥性能:
公稱通徑 |
G1/2" |
G3/4" |
||||||
閥座直徑 |
1.5* |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
流量系數Kv |
0.0025 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.00 |
可調范圍 |
30:1 |
|||||||
公稱壓力 |
標準產品1.64.06.4、10MPa |
|||||||
閥芯形式 |
單座柱塞型閥芯 |
|||||||
流量特性 |
直線 |
|||||||
作用形式 |
氣開式、氣關式 |
|||||||
工作溫度 |
普通型-40~230℃,散熱片型230~450℃,特殊訂貨450~600℃ |
|||||||
法蘭標準 |
符合JB78-59、JB79-59標準,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN等標準訂貨生產 |
|||||||
執行機構 |
ZHA/B型多彈簧氣動薄膜執行機構 |
|||||||
可配附件 |
定位器、、空氣過濾、限位開關、閥位反饋器、緊急作裝置、手輪機構等 |
ZJHY型氣動薄膜精小型小流量調節閥零部件材料表:
閥體材質 |
1G1Cr18Ni9Ti、316、316L |
芯座材質 |
1Cr18Ni9Ti、316、316L |
填料材質 |
聚四氟乙烯、柔性石墨 |
膜片材質 |
丁腈橡膠夾尼龍布 |
ZJHY型氣動薄膜精小型小流量調節閥結構:(圖)

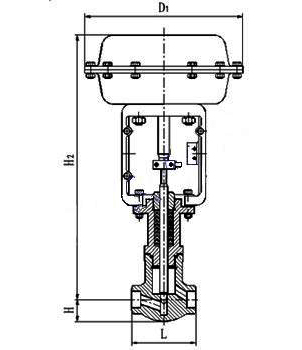

ZJHY型氣動薄膜精小型小流量調節閥外觀尺寸:
公通徑 |
G1/2" |
G3/4" |
連接長度L(mm) |
92 |
92 |
高度H(mm) |
370 |
370 |
H1(mm) |
30 |
30 |
執行器寬D(mm) |
230 |
230 |
重量(KG) |
18 |
18 |
ZJHY型氣動薄膜精小型小流量調節閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
