HH44X、HH44T、HH44H 型微阻緩閉止回閥
用于給排水管道,安裝在水泵出口處用來防止介質逆流和消除破壞性水錘,并能有效地減少閥門關閉水錘壓力,可保障管網安全運行。適用于安裝在工業、農業、城市、高層住宅等給、排水系統的泵出口,用以防止介質倒流、消除水錘、保護泵及管路的安全運行。
HH44X、HH44T、HH44H 型微阻緩閉止回閥特點:
1、設有平衡錘裝置。閥瓣旋啟時對水流的阻力小,開閥力 為原旋啟式的五分之一,為節能性產品。
2、閥瓣關閉的后段行程設有阻尼裝置,且阻尼時間可調,可防止破壞性水錘的產生。
3、閥瓣密封效果好,減振耐磨、使用壽命長。
4、運行平穩,噪音低。
HH44X、HH44T、HH44H 型微阻緩閉止回閥性能:
型號 |
HH44T-10~25 |
HH44X-10~25 |
HH44H-10~25 |
工作壓力(MPa) |
1.0~2.5 |
||
適用溫度(℃) |
≤80 |
||
適用介質 |
水 |
HH44X、HH44T、HH44H 型微阻緩閉止回閥零部件材料表:
零件名稱 |
閥體、閥蓋 |
閥瓣 |
閥軸 |
材料 |
灰鑄鐵、鑄鋼 |
鋼板、橡膠組合件 |
不銹鋼 |

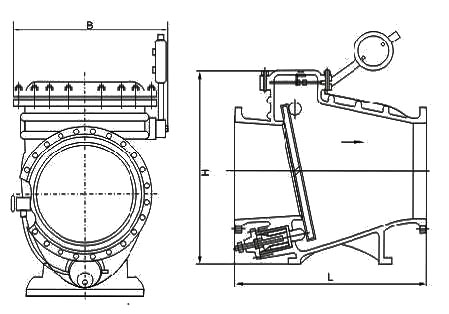

HH44X、HH44T、HH44H 型微阻緩閉止回閥結構:(圖)
HH44X、HH44T、HH44H 型微阻緩閉止回閥外觀尺寸:
公稱通徑 |
主要外形和連接尺寸 |
||
L |
W |
H |
|
HH44T-10 HH44X-10 H44H-10C HH44T-16 HH44X-16 HH44H-16C HH44T-25 HH44X-25 HH44H-25 |
|||
50 |
230 |
270 |
300 |
65 |
290 |
290 |
320 |
80 |
310 |
300 |
354 |
100 |
350 |
320 |
350 |
125 |
400 |
340 |
380 |
150 |
480 |
410 |
500 |
200 |
500 |
450 |
580 |
250 |
600 |
550 |
670 |
300 |
700 |
580 |
730 |
350 |
800 |
630 |
820 |
400 |
900 |
700 |
920 |
450 |
1000 |
800 |
950 |
500 |
1100 |
900 |
1100 |
600 |
1300 |
990 |
1200 |
700 |
1400 |
1120 |
1550 |
800 |
1500 |
1300 |
1700 |
HH44X、HH44T、HH44H 型微阻緩閉止回閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
