Z540H、Z540Y、Z540W 型 PN16~PN160 鋼制錐齒輪傳動楔式閘閥
錐齒輪驅動、法蘭連接、明桿楔式彈性閘板,閥座密封面材料為堆焊合金(Z540H-16C~160 Z540Y-16C~160 Z540Y-16I~160I Z540Y-16P~160P Z540Y-16R~160R)、不銹鋼(Z540W-16P~160P Z540W-16R~160R),公稱壓力 PN16~PN160,閥體材料為碳素鋼(Z540H-16C~160 Z540Y-16C~160)、鉻鉬合金鋼(Z540Y-16I~160I)、不銹鋼(Z540W-16P~160P Z540Y-16P~160P Z540W-16R~160R Z540Y-16R~160R)的閘閥。

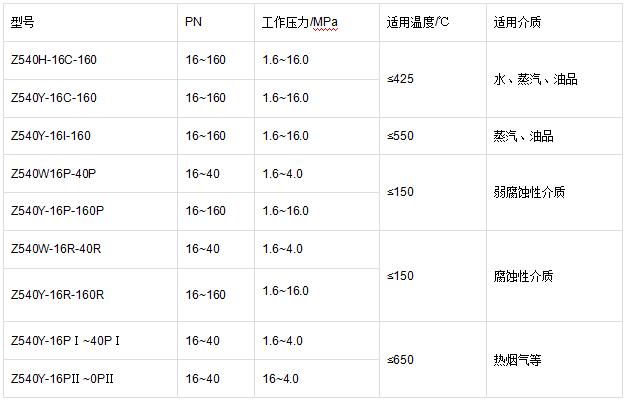

Z540H、Z540Y、Z540W 型 PN16~PN160 鋼制錐齒輪傳動楔式閘閥性能:

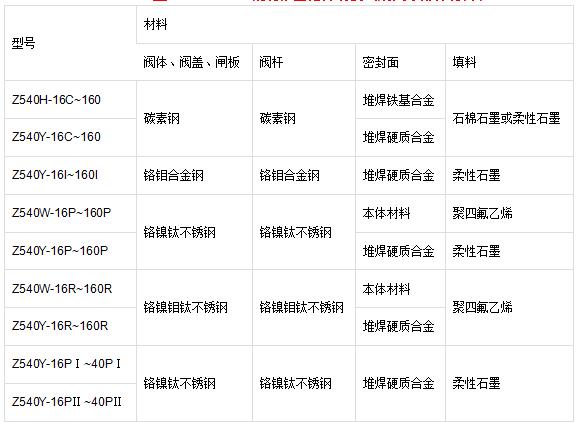

Z540H、Z540Y、Z540W 型 PN16~PN160 鋼制錐齒輪傳動楔式閘閥零部件材料表:

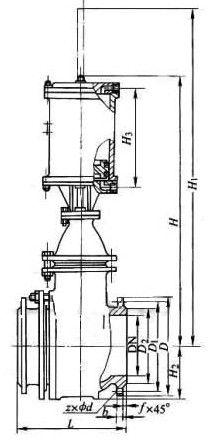

Z540H、Z540Y、Z540W 型 PN16~PN160 鋼制錐齒輪傳動楔式閘閥結構:(圖)
Z540H、Z540Y、Z540W 型 PN16~PN160 鋼制錐齒輪傳動楔式閘閥外觀尺寸:
DN
L
H
D0
重量/kg
DN
L
H
D0
重量/kg
300
500
1310
640
504
600
800
2410
640
2140
350
550
1468
640
674
700
900
2600
640
3275
400
600
1780
640
950
800
100
2860
720
3920
450
650
1880
640
1300
900
1100
3170
720
4435
500
700
2110
640
1530
—
—
—
—
—
Z540H、Z540Y、Z540W 型 PN16~PN160 鋼制錐齒輪傳動楔式閘閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
