蝶閥 氣動蝶閥

更新:2022/8/5 16:24:28??????點擊:
  • 品牌:???工開閥門
  • 型號:???D641W
  • 在線訂購
產品介紹

D641W氣動通風調節蝶閥

采用與閥體相同材料加工成密封圈,可采用電動或氣動傳動。 其適用溫度隨閥全選材料而定,公稱壓力≤0.6MPa,一般適用于工業、 冶金、環保等管道作通風調節介質流量之用。

D641W氣動通風調節蝶閥技術參數:

公稱壓力

0.6MPa

介質溫度

-30℃~350℃

強度試驗

0.1MPa

適用介質

冷熱風,煙氣

介質流速

25m/s

泄漏率

2%

D641W氣動通風調節蝶閥零部件材料表:

零件名稱

材料

閥體

Q235A,16猛鋼、不銹鋼

蝶板

Q235A、16猛鋼、不銹鋼

密封圈

Q235A、16猛鋼、不銹鋼

閥桿

2Cr13、不銹鋼

填料

柔性石墨

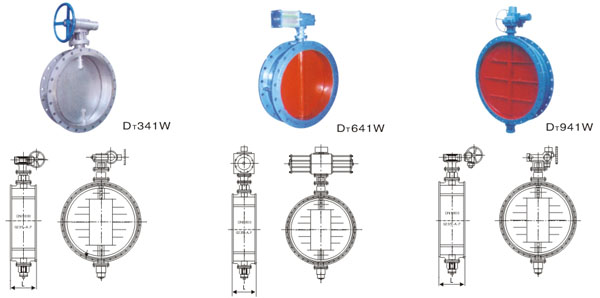

D641W氣動通風調節蝶閥結構:(圖)


D641W氣動通風調節蝶閥外觀尺寸:

公稱通徑 DN(mm)

L

H

0.05-0.1MPa

0.25MPa

D

Dr

D2

n-d

D

D1

D2

n-d

100

127

105

210

170

144

4-18

210

170

144

4-19

125

140

120

240

200

174

8-18

240

200

174

8-19

150

140

132

265

225

199

8-18

265

225

199

8-19

200

152

160

320

280

254

8-18

320

280

254

8-19

250

165

187

375

335

309

12-18

375

335

309

12-19

300

178

220

440

395

363

12-22

440

395

363

12-23

350

190

245

490

445

413

12-22

490

445

413

12-23

400

218

270

540

495

463

16-22

540

495

463

16-23

450

222

297

595

550

518

16-22

595

550

518

16-23

500

229

322

645

600

568

20-22

645

600

568

20-23

600

267

377

755

705

667

20-26

755

705

667

20-26

700

292

430

860

810

772

24-26

860

810

772

24-26

800

318

487

975

920

878

24-30

975

920

878

24-30

900

330

537

1075

1020

978

24-30

1075

1020

978

24-30

1000

410

587

1175

1120

1078

28-30

1175

1120

1078

28-30

1200

470

702

1375

1320

1280

32-30

1375

1320

1280

32-30

1400

530

895

1575

1520

1480

36-30

1575

1520

1480

36-30

1600

600

995

1790

1730

1690

40-30

1790

1730

1690

40-30

1800

670

1095

1990

1930

1890

44-30

1990

1930

1890

44-30

2000

760

1200

2190

2130

2090

48-30

2190

2130

2090

48-33

2200

800

1310

2405

2340

2295

52-33

2405

2340

2295

52-33

2400

850

1420

2605

2540

2495

56-33

2605

2540

2495

56-33

2600

900

1530

2805

2740

2695

60-33

2805

2740

2695

60-33

2800

950

1640

3030

2960

2910

64-36

3030

2960

2910

64-36

3000

1000

1760

3230

3160

3110

68-36

3230

3160

3110

68-36

3200

1100

1870

3430

3360

3310

72-36

3430

3360

3310

72-36

3400

1200

1980

3630

3560

3510

76-36

3630

3560

3510

76-36

3600

1200

2120

3840

3770

3720

80-36

3840

3770

3720

80-36

3800

1200

2230

4045

3970

3920

80-39

4045

3970

3920

80-39

4000

1300

2390

4245

4170

4120

84-39

4245

4170

4120

84-39


D641W氣動通風調節蝶閥維護保養:

1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。

2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。

3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。

4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。

5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。

6、應對閥門的密封性能進行試驗,確保其性能。

7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。

8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。

9、填料壓蓋不允許歪斜或無預緊間隙。

10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。

11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。

12、保溫夾套應無凹陷、裂紋。

13、運行中的閥門,避免對其敲打,或者支撐重物等。

其它需知,敬請來電13671965985咨詢,全天侯為您服務!

定貨需知:(備有表格請?zhí)峁┼]箱)

1. 訂貨前請仔細了解產品手冊。

2. 清楚標明產品名稱,型號,材質。

3. 標明現場工況:介質,溫度,環境要求。

4. 產品連接方式,啟閉操作方式。

5. 定制數量,恰談時確定的樣圖(L/H)。

6. 收貨單位,收貨人,地址,收驗時間,聯電話。
