ZZYP自力式調節閥
無需外加能源,利用被調介質自身能量為動力源引入執行機構控制閥芯位置,改變兩端的壓差和流量,使閥前(或閥后)壓力穩定。自力式調節閥具有動作靈敏,密封性好,壓力設定點波動力小等優點,廣泛應用于氣體、液體及介質穩壓或泄壓穩壓的自動控制。
ZZYP自力式調節閥特點:
(1)自力式壓力調節閥無需外加能源,能在無電無氣的場所工作,既方便又節約了能源。
(2)壓力分段范圍細且互相交叉,調節精度高。
(3)壓力設定值在運行期間可連續設定。
(4)對閥后壓力調節,閥前壓力與閥后壓力之比可為10:1~10:8。
(5)橡膠膜片式檢測,執行機構測精度高、動作靈敏。
(6)采用壓力平衡機構,使調節閥反應靈敏、控制精確。
ZZYP自力式調節閥性能:
設定值偏差 |
±8% |
|||
允許泄露量 |
硬密封 |
4×0.01%閥額定容量 |
||
軟密封 |
DN15~50 |
DN65~125 |
DN150~250 |
|
10氣泡/min |
20氣泡/min |
40氣泡/min |
ZZYP自力式調節閥技術參數:
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
|
噪音衡量系數Z值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
|
允許壓差 |
PN16 |
1.6 |
1.5 |
1.2 |
1,0 |
|||||||||
PN40 |
2.0 |
|||||||||||||
閥蓋形式 |
標準型-17~+300℃、高溫型+300℃~+450℃ |
|||||||||||||
壓蓋型式 |
螺栓壓緊式 |
|||||||||||||
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
|||||||||||||
閥芯形式 |
單座、套筒型閥芯 |
|||||||||||||
流量特性 |
線性 |
ZZYP自力式調節閥零部件材料表:
材料代號 |
C(WCB) |
P(304) |
R(316) |
|
主要 |
閥體 |
WCB(ZG230-450) |
ZG1Cr18Ni9Ti(304) |
ZG1Cr18Ni12Mo2Ti(316) |
閥芯、閥座 |
1Cr18Ni9Ti(304) |
1Cr18Ni9Ti(304) |
1Cr18Ni12Mo2Ti(316) |
|
閥桿 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
膜片 |
丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠 |
|||
膜蓋 |
A3、A4鋼涂四氟乙烯 |
|||
填料 |
聚四氟乙烯、柔性石墨 |
|||
彈簧 |
60Si2Mn |
|||
導向套 |
HPb59-1 |

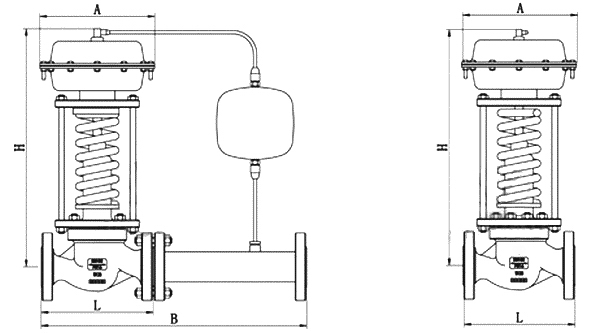

ZZYP自力式調節閥結構:(圖)
ZZYP自力式調節閥外觀尺寸:
公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
||
法蘭接管尺寸(B) |
383 |
512 |
603 |
862 |
1023 |
1380 |
1800 |
2000 |
||||||
法蘭端間距(L) |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
||
壓力調節范圍(KPa) |
15-140 |
H |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
915 |
940 |
|||
A |
280 |
308 |
||||||||||||
200-500 |
H |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
880 |
900 |
||||
A |
230 |
|||||||||||||
120-300 |
H |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
870 |
890 |
||||
A |
176 |
194 |
280 |
|||||||||||
480-1000 |
H |
445 |
480 |
670 |
740 |
780 |
850 |
860 |
880 |
|||||
A |
176 |
194 |
280 |
|||||||||||
600-1500 |
H |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
1100 |
|||||
A |
85 |
96 |
||||||||||||
1000-2500 |
H |
445 |
570 |
600 |
820 |
980 |
950 |
1000 |
1100 |
|||||
A |
85 |
96 |
||||||||||||
大約重量(Kg) |
26 |
37 |
42 |
72 |
90 |
114 |
130 |
144 |
180 |
200 |
||||
導壓管接口螺紋 |
M16X1.5 |
ZZYP自力式調節閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
