WJ21H外螺紋波紋管截止閥
具有雙重密封裝置,除填料外還有不銹鋼波紋管做密封元件。適用于易燃易爆、滲透性強、帶放射性的介質,以及對密封性有嚴格要求的工業管道上。
WJ21H外螺紋波紋管截止閥特點:
1、產品結構合理、密封可靠、性能優良、造型美觀;
2、密封面堆焊Co硬質合金、耐磨、耐腐、抗磨擦性能好、使用壽命長;
3、閥桿調質及表面氮化處理,有良好的抗腐和抗磨擦性能;
4、雙重密封,性能更可靠;
5、閥桿升降位置指示更直觀;
6、零件材料,法蘭和對焊尺寸可根據實際工況或用戶要求合理選配,滿足各種工程需要。
WJ21H外螺紋波紋管截止閥性能:
型號 |
公稱壓力PN/Mpa |
試驗壓力ps/Mpa |
適用溫度℃ |
適用介質 |
||
殼體 |
密封(水) |
密封(氣) |
||||
WJ21H-16C |
1.6 |
2.4 |
1.8 |
0.6 |
≤350 |
水、蒸汽、油品等 |
WJ21W-16P |
≤150 |
硝酸等 |
||||
WJ21H-25 |
2.5 |
3.8 |
2.8 |
≤350 |
水、蒸汽、油品等 |
|
WJ21W-25P |
≤150 |
硝酸等 |

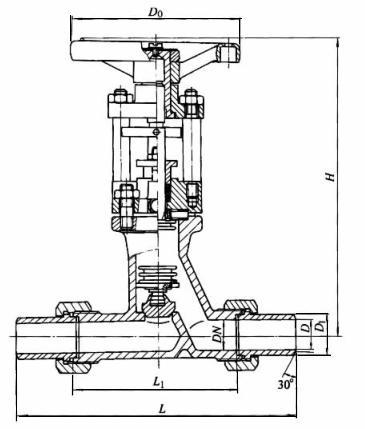

WJ21H外螺紋波紋管截止閥結構:(圖)
WJ21H外螺紋波紋管截止閥外觀尺寸:
公稱壓力PN/Mpa |
尺寸/mm |
|||||
L |
L1 |
D |
D1 |
D0 |
H |
|
10 |
170 |
110 |
12 |
18 |
120 |
214 |
15 |
180 |
110 |
16 |
22 |
120 |
217 |
20 |
214 |
130 |
22 |
28 |
140 |
241 |
25 |
230 |
140 |
27 |
34 |
140 |
244 |
WJ21H外螺紋波紋管截止閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
