ZSFB電動防爆單座調節閥
來驅動閥門改變閥芯和閥座之間的截面積大小控制管道介質的流量、溫度、壓力等工藝參數。實現自動化調節功能。應用于電力、石油、化工、冶金、環保、輕工、教學和科研 設備等行業的工業過程自動控制系統中。
ZSFB電動防爆單座調節閥特點:
由低流阻直通單座閥,或低流阻套筒閥配用德國進口PS或3810系列電動防爆執行機構等組成。電動執行機構內有伺服放大器,無需另配伺服放大器,有輸入控制信號(4—20mADC或1-5VDC)及單相電源即可控制運轉,實現對壓力、流 量、溫度、液位等參數的調節。電動防爆調節閥具有體積小,重量輕、連線簡單、流量大、調節精度高等特點。
ZSFB電動防爆單座調節閥性能:
適用介質 |
水蒸汽油品類氣液體 |
硝酸堿類腐蝕性氣液體 |
醋酸類等腐蝕性氣液體 |
常溫型 |
-30~+250 F4:≤200℃ |
-40~+250 F4:≤200℃ |
-40~+250℃ F4:≤200℃ |
高溫型 |
-30~+450℃ |
-40~+450℃ |
-40~+4500℃ |
ZSFB電動防爆單座調節閥零部件材料表:
閥體、閥蓋 |
WCB(ZG230-450) |
ZG1Cr18Ni9Ti(304) |
ZG1Cr18Ni12Mo2Ti(316) |
閥芯、閥座 |
1Cr18Ni9Ti(304)或司鈦萊合金堆焊 |
1Cr18Ni9Ti(304)或司鈦萊合金堆焊 |
1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊 |
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
填料 |
V型聚四氟乙烯(F4)、柔性石墨、不銹鋼波紋管 |
||
墊片 |
增強聚四氟乙烯(F4) 、不銹鋼墊片、金屬石墨纏繞墊片 |
||
推桿、襯套 |
2Cr13 |

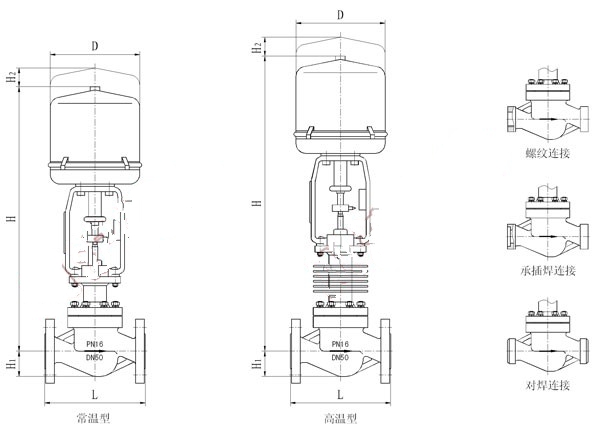

ZSFB電動防爆單座調節閥:(圖)
ZSFB電動防爆單座調節閥外觀尺寸:
公稱通徑mm |
G3/4” |
20 |
25 |
32 |
|||||||||
閥座通徑mm |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
|
額定流量系數kv |
直線型 |
0.08 |
0.12 |
0.20 |
0.32 |
0.5 |
0.8 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
等百分比 |
|
|
|
|
|
|
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
ZSFB電動防爆單座調節閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
