Q41HY -16 25 40C鑄鋼手動硬密封球閥
金屬硬密封球閥是我公司開發的高性能閥門。閥座采用板簧加載的金屬密封結構,在高溫下啟閉輕松。球體及閥座采用特殊硬化處理,密封面不擦傷。球閥具有雙向密封功能:大小口徑均采用固定球結構(DN15 ~ 700mm)。
Q41HY -16 25 40C鑄鋼手動硬密封球閥特點:
( 1 )金屬硬密封球閥采用偏心結構,在關閉過程中,閥座與球冷酷間的密封比壓能迅速增加,從而確保了密封副的可靠密封。當閥門開啟時,閥座與球體能迅速脫離,有效地減小( 2)金屬硬密封浮動球閥(如圖)采用了彈性加載結構,在正常關閉情況下確保了球體
( 2)金屬硬密封浮動球閥(如圖)采用了彈性加載結構,在正常關閉情況下確保了球體密封面與閥座密封之間的接觸,在高溫工祝下,能有效補償內件受熱膨脹,避免因高溫而導體致的卡阻,適合于中小口徑高溫使用場合。
( 3 )金屬硬密封固定球閥除金屬硬密封偏心球閥的偏心特點外,其它優點在此也具務,此外,它可雙向使用,且不易在中腔沉積污物,根據用戶工祝條件,也可在中腔設置排污口
( 4 )金屬硬密封球閥的球體表面采用特殊硬化處理,閥座整體用特種硬質材料或局部堆焊硬質材料,確保密封副之間的有合適的硬度差。
( 5)由于球體表面采用特殊的表面硬化處理,閥座采用堆焊硬質合金,所以在閥門的啟閉過程中能很好經受介質沖刷,特別適合于固體顆粒和磨料介質。
( 6)除球體表面和閥座表面的特殊表面處理外,在其它密封材料方面采用柔性石墨、 金屬纏繞式墊片等,故能用于高溫、高壓工況,并具耐火燒功能。
Q41HY -16 25 40C鑄鋼手動硬密封球閥制造標準:

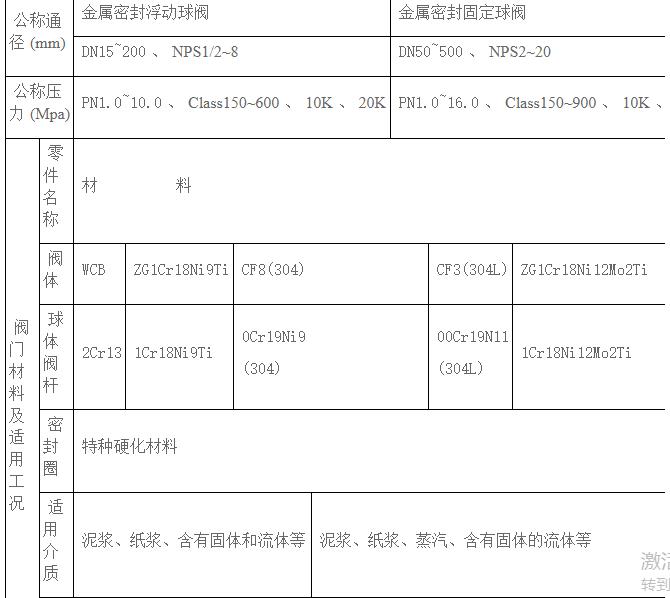

Q41HY -16 25 40C鑄鋼手動硬密封球閥技術參數:
壓力等級: Class150~ 1500 、PN1.6 ~ 16.0MPa
公稱通徑: DN15 ~ 700mm
設計與制造: API608、API 6D GB12237
結構長度: ANSI B16.10 GB12221
連接形式: ANSI B16.5 GB9112 ~ 9131、JB/T74 ~ 90 SH3006 、HG20615 ~20635
壓力實驗: APIS98 、ZBJ16006 、GB
材質:WCB、CF8、CF3、CF8M、CF3M、ZG1Cr18Ni9Ti、C4、C6L、ZG1Cr18Ni12Mo2Ti
工作溫度: -40~ 550°C
驅動方式:手動、蝸輪蝸桿傳動、氣動、電動

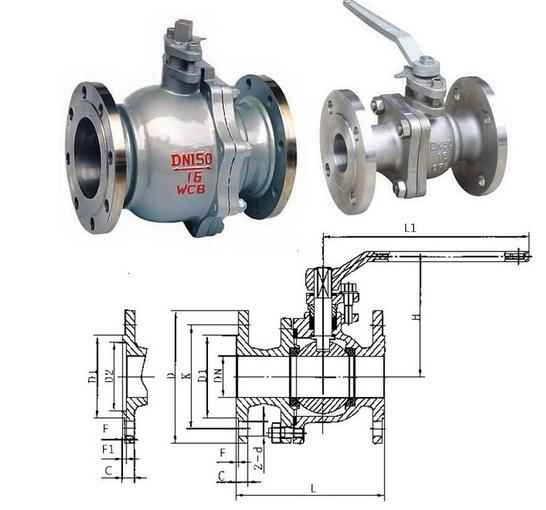

Q41HY -16 25 40C鑄鋼手動硬密封球閥結構:(圖)
Q41HY -16 25 40C鑄鋼手動硬密封球閥外觀尺寸:
Q41HY -16 25 40C鑄鋼手動硬密封球閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
