J61Y-P54電站截止閥
適用于公稱壓力PN20~32MPa及P54/100V-P57/170V ,工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油 、化工 、水力 、火力電站各種系統的管路中,切斷或接通管路介質,,適用介質為:水、油品、蒸汽等。操作方式有:手動、齒輪傳動、電動等。
J61Y-P54電站截止閥特點:
1、閥門與管路連接采用焊接式結構。
2、密封面不易磨損、擦傷、密封性能好、壽命長。
3、結構緊湊、啟閉性好、高度小、維修方便。
4、適用于水、蒸汽、油品管路上,具有耐高溫、耐高壓的特點。
J61Y-P54電站截止閥性能:
產品型號 |
公稱壓力(MPa) |
試驗壓力(MPa) |
工作壓力(MPa) |
公作溫度℃ |
適用介質 |
|||
殼體強度 |
密封 |
P54 |
P55 |
P57 |
||||
J61H(Y)-100 |
10 |
15 |
11 |
/ |
/ |
/ |
≤425 |
水、蒸汽、油品 |
J61H(Y)-200 |
20 |
30 |
22 |
/ |
/ |
/ |
||
J61H(Y)-250 |
25 |
38 |
28 |
/ |
/ |
/ |
||
J61H(Y)-320 |
32 |
48 |
36 |
/ |
/ |
/ |
||
J61Y-P54/100V |
20 |
30 |
22 |
10 |
/ |
/ |
≤540 |
蒸汽 |
J61Y-P54/140V |
25 |
38 |
28 |
14 |
/ |
/ |
||
J61Y-P54/170V |
/ |
48 |
36 |
17 |
/ |
/ |
||
J61Y-P55/100V |
/ |
38 |
28 |
/ |
10 |
/ |
≤550 |
|
J61Y-P55/140V |
/ |
48 |
36 |
/ |
14 |
/ |
||
J61Y-P55/170V |
/ |
53 |
39 |
/ |
17 |
/ |
||
J61Y-P57/100V |
/ |
48 |
36 |
/ |
/ |
10 |
≤570 |
|
J61Y-P57/140V |
/ |
55 |
40 |
/ |
/ |
14 |
||
J61Y-P57/170V |
/ |
60 |
44 |
/ |
/ |
17 |
J61Y-P54電站截止閥技術參數:
1、制造驗收技術條件按JB/T3595或E101的規定。
2、閥門結構長度按ANSI B16.10或E101的規定。
3、閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。
J61Y-P54電站截止閥零部件材料表:
零件材料 |
材料牌號 |
||
閥 體 |
WCB A105 |
WC6 12Cr1MoV |
WC9 12Cr1MoV |
閥 蓋 |
WCB A105 |
WC6 12Cr1MoV |
WC9 12Cr1MoV |
閥 瓣 |
WCB A105 |
WC6 25Cr2MoV |
WC9 25Cr2MoV |
閥 桿 |
2Cr13 / 1Cr17Ni2 |
25Cr2MoV |
25Cr2MoV |
閥 座 |
25 + STL |
304 |
304 |
密封環 ( 墊 片 ) |
增強柔性石墨 / 軟鋼 |
||
填 料 |
增強柔性石墨 |
||
閥 桿 螺 母 |
ZCuAl10Fe3 / D2 |

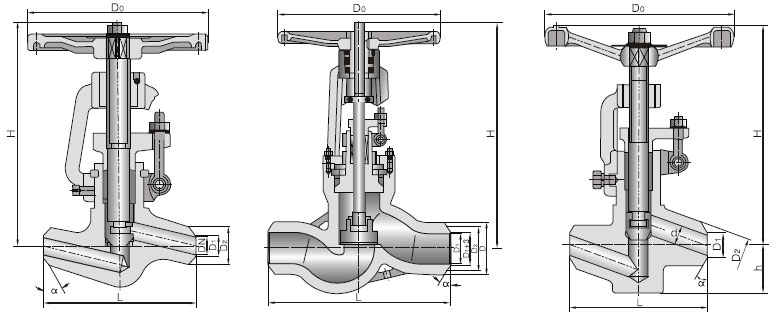

J61Y-P54電站截止閥結構:(圖)
J61Y-P54電站截止閥外觀尺寸:
公稱通徑 |
主要外形尺寸和I連接尺寸 |
||||||
L |
D1 |
D2 |
D3 |
α970 |
H |
Do |
|
J61Y-100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V |
|||||||
10 |
120 |
12 |
25 |
/ |
37.5° |
185 |
140 |
15 |
150 |
17 |
36 |
/ |
37.5° |
247 |
200 |
20 |
170 |
22 |
42 |
/ |
37.5° |
248 |
200 |
25 |
170 |
26 |
42 |
/ |
37.5° |
248 |
240 |
32 |
180 |
31 |
44 |
/ |
37.5° |
248.5 |
280 |
40 |
230 |
38 |
60 |
/ |
37.5° |
440 |
280 |
50 |
350 |
50 |
82 |
/ |
32° |
450 |
320 |
65 |
330 |
69 |
100 |
110 |
32° |
669 |
400 |
80 |
470 |
84 |
108 |
130 |
32° |
669 |
450 |
100 |
560 |
107 |
144 |
165 |
32° |
755 |
500 |
J61Y-P54電站截止閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
