Q44F/Q45F三通球閥
有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道,起分流、合流作用。L型只能連接相互正交的兩條管道,不能同時保持第三條管道的相互連通,只起分配作用。
Q44F/Q45F三通球閥特點:
1、三通球閥在結構上采用一體化結構,4面閥座的密封型式,法蘭聯接少,可靠性高,設計實現了輕量化
2、三通球芯分T型和L型,使用壽命長,流通能力大,阻力小
3、球閥按作用式分單作用和雙作用兩種型式,單作用式的特點是一旦動力源發生故障時,球閥將處于控制系統要求的狀態。
Q44F/Q45F三通球閥性能:
公稱壓力 |
試驗壓力 |
||
殼體 |
高壓液密封 |
低壓液密封 |
|
1.6 |
2.4 |
1.76 |
0.6 |
2.5 |
3.75 |
2.75 |
|
4.0 |
6.0 |
4.4 |
|
CLASS150 |
3.0 |
2.2 |
|
適用工況 |
適用介質 |
水、油品、氣等非腐蝕介質和酸堿腐蝕介質 |
|
適用溫度 |
-28~350℃ |
||
應用規范 |
連接法蘭 |
JB79-59 GB9113、 |
|
檢驗試驗 |
JB/T 9092-99 、API598 |
Q44F/Q45F三通球閥零部件材料表:
零件名稱 |
材質 |
|
GB |
ASTM |
|
閥體、閥蓋 |
WCB |
A216-WCB |
密封圈 |
PTFE、對位聚苯 |
PTFE、對位聚苯 |
球體 |
1Cr18Ni9Ti |
SS 304 |
閥座、閥桿 |
2Cr13 |
A246-416 |
雙頭螺栓 |
35CrMoA |
A193-B7 |

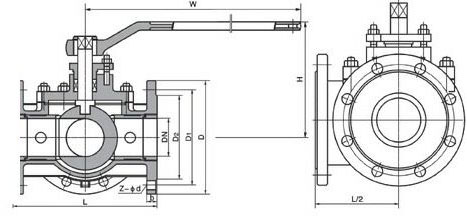

Q44F/Q45F三通球閥結構:(圖)
Q44F/Q45F三通球閥外觀尺寸:
型號 |
公稱通徑 |
尺寸 |
||||||
L |
D |
b |
f |
Z-d |
H |
W |
||
Q44F-16C |
15 |
150 |
95 |
14 |
2 |
4-14 |
95 |
130 |
20 |
160 |
105 |
14 |
2 |
4-14 |
110 |
130 |
|
25 |
180 |
115 |
14 |
2 |
4-18 |
120 |
140 |
|
32 |
200 |
135 |
16 |
2 |
4-18 |
144 |
180 |
|
40 |
220 |
145 |
16 |
3 |
4-18 |
152 |
220 |
|
50 |
240 |
160 |
16 |
3 |
4-23 |
182 |
220 |
|
65 |
260 |
180 |
16 |
3 |
4-18 |
193 |
240 |
|
80 |
280 |
195 |
20 |
3 |
8-18 |
217 |
270 |
|
100 |
320 |
215 |
20 |
3 |
8-18 |
245 |
350 |
|
125 |
380 |
245 |
22 |
3 |
8-18 |
282 |
500 |
|
150 |
440 |
280 |
24 |
3 |
8-23 |
319 |
600 |
|
200 |
550 |
335 |
26 |
3 |
12-23 |
380 |
1000 |
|
250 |
670 |
405 |
30 |
3 |
12-25 |
460 |
1400 |
|
300 |
720 |
460 |
30 |
3 |
12-25 |
520 |
1800 |
Q44F/Q45F三通球閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
