閘閥 承插焊楔式閘閥
更新：2022/8/26 11:25:30??????點擊：
- 品牌：???工開閥門
- 型號：???Z61H
產品介紹
Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥
手動、承插焊連接形式、明桿楔式剛性單閘板，閥座密封面材料為合金（Z61H-100~160 Z61Y-100~160 Z61Y-100P~160P Z61Y-100I~160I）、不銹鋼（Z61H-100P~160P Z61W-100P~160P），公稱壓力 PN100~PN160，閥體材料為碳素鋼（Z61H-100~160）、不銹鋼（Z61H-100P~160P Z61W-100P~160P Z61Y-100P~160P）、合金鋼（Z61Y-100~160 Z61Y-100I~160I）的閘閥。
Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥性能：
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
Z61H-100~160 |
100~160 |
10.0~16.0 |
≤425 |
水、蒸汽、油品 |
|
Z61H-100P~160P |
||||
|
Z61Y-100~160 |
||||
|
Z61W-100P~160P |
≤150 |
弱腐蝕性介質 |
||
|
Z61Y-100P~160P |
||||
|
Z61Y-100I~160I |
≤550 |
蒸汽、油品 |
Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥零部件材料表：
|
型號 |
材料 |
|||
|
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
|
|
Z61H-100~160 |
碳素鋼 |
鉻不銹鋼 |
堆焊鐵基合金 |
石棉石墨或柔性石墨 |
|
Z61H-100P~160P |
鉻鎳鈦不銹鋼 |
鉻不銹鋼 |
||
|
Z61Y-100~160 |
Cr5Mo |
堆焊硬質合金 |
||
|
Z61W-100P~160P |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
本體材料 |
聚四氟乙烯 |
|
Z61Y-100P~160P |
堆焊硬質合金 |
|||
|
Z61Y-100I~160I |
鉻鉬合金鋼 |
鉻鉬合金鋼 |
堆焊硬質合金 |
柔性石墨 |

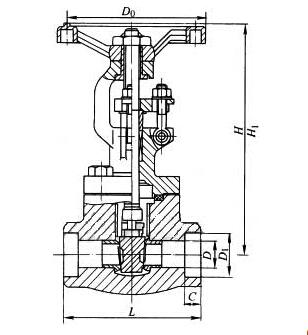

Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥結構：（圖）
Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥外觀尺寸：
|
DN |
L |
D |
D1 |
C |
H |
H1 |
D0 |
重量/kg |
|
15 |
90 |
36 |
22.5 |
10 |
230 |
250 |
140 |
3.9 |
|
20 |
110 |
44 |
28.5 |
11 |
260 |
288 |
160 |
5.6 |
|
25 |
120 |
52 |
34.5 |
12 |
280 |
310 |
160 |
8 |
|
32 |
130 |
62 |
43 |
14 |
312 |
350 |
200 |
12 |
|
40 |
150 |
70 |
49 |
15 |
350 |
395 |
240 |
16 |
|
50 |
170 |
90 |
61 |
16 |
382 |
440 |
280 |
22 |
Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
