閘閥 法蘭閘閥
更新：2022/8/26 9:12:15??????點擊：
- 品牌：???工開閥門
- 型號：???Z43WF、KZ43WF
產品介紹
Z43WF、KZ43WF 型 PN10~PN160 法蘭連接單閘板平板閘閥
手動、法蘭連接、明桿平行式剛性單閘板，閥座密封面材料為鉻不銹鋼+聚四氟乙烯，公稱壓力 PN16~PN160，閥體材料為碳素鋼（Z43WF-10C~160）、抗硫化處理碳素鋼（KZ43WF-10C~160）的不帶導流孔的平板閘閥
Z43WF、KZ43WF 型 PN10~PN160 法蘭連接單閘板平板閘閥性能：
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
Z43WF-10C~160 |
10~160 |
1.0~16.0 |
≤121 |
水、油品、蒸汽 |
|
KZ43WF-10C~160 |
含硫天然氣 |
Z43WF、KZ43WF 型 PN10~PN160 法蘭連接單閘板平板閘閥零部件材料表：
|
型號 |
材料 |
|||
|
閥體 |
閥桿 |
密封面 |
填料 |
|
|
Z43WF-10C~160 |
碳素鋼 |
鉻不銹鋼 |
鉻不銹鋼+聚四氟乙烯 |
柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡膠圈 |
|
KZ43WF-10C~160 |
碳素鋼（抗硫化處理） |
抗硫化不銹鋼 |
鉻不銹鋼+聚四氟乙烯 |
柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡膠圈 |

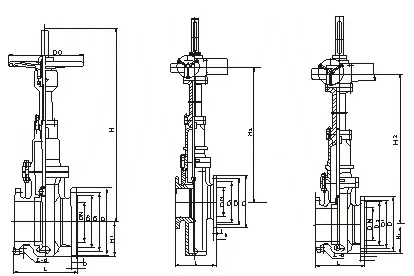

Z43WF、KZ43WF 型 PN10~PN160 法蘭連接單閘板平板閘閥結構：（圖）
Z43WF、KZ43WF 型 PN10~PN160 法蘭連接單閘板平板閘閥外觀尺寸：
|
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
H1 |
D0 |
重量/kg |
|
50 |
178 |
160 |
125 |
100 |
20 |
4×Φ18 |
450 |
80 |
250 |
23 |
|
65 |
190 |
180 |
145 |
120 |
20 |
8×Φ18 |
550 |
95 |
300 |
40 |
|
80 |
203 |
195 |
160 |
135 |
22 |
8×Φ18 |
610 |
100 |
300 |
45 |
|
125 |
254 |
245 |
210 |
185 |
24 |
8×Φ18 |
798 |
132 |
350 |
95 |
|
150 |
267 |
280 |
240 |
210 |
24 |
8×Φ23 |
895 |
150 |
350 |
105 |
|
200 |
292 |
335 |
295 |
265 |
26 |
8×Φ23 |
1130 |
188 |
350 |
140 |
|
250 |
330 |
390 |
350 |
320 |
28 |
12×Φ23 |
1290 |
225 |
400 |
240 |
|
300 |
356 |
440 |
400 |
368 |
28 |
12×Φ23 |
1480 |
247 |
450 |
300 |
|
350 |
381 |
500 |
460 |
428 |
30 |
16×Φ23 |
1660 |
275 |
450 |
460 |
|
400 |
406 |
565 |
515 |
482 |
32 |
20×Φ25 |
1850 |
312 |
500 |
560 |
|
450 |
432 |
615 |
565 |
532 |
32 |
20×Φ25 |
2080 |
335 |
500 |
780 |
|
500 |
457 |
670 |
620 |
585 |
34 |
20×Φ30 |
2300 |
380 |
600 |
1050 |
|
600 |
508 |
780 |
725 |
685 |
36 |
20×Φ30 |
2680 |
445 |
800 |
1680 |
|
700 |
610 |
895 |
840 |
800 |
40 |
24×Φ30 |
3080 |
490 |
800 |
2250 |
|
800 |
660 |
1010 |
950 |
905 |
44 |
24×Φ34 |
3491 |
560 |
1000 |
4260 |
|
900 |
711 |
1110 |
1050 |
1005 |
46 |
28×Φ34 |
3897 |
610 |
1000 |
4260 |
|
1000 |
811 |
1220 |
1180 |
1115 |
50 |
28×Φ34 |
4317 |
715 |
1200 |
5540 |
Z43WF、KZ43WF 型 PN10~PN160 法蘭連接單閘板平板閘閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
