D941X不銹鋼智能電動蝶閥
采用一體化結構,接入220V或380V電源即可控制運轉,也可加入控制模塊,輸入控制信號(4-20mADC或1-5VDC)進行調節控制。不銹鋼電動法蘭蝶閥具有功能強,體積小,輕便宜人,性能可靠,配套簡單元,流通能力大,對常溫、干凈介質,可選用閥板加軟密封(橡膠圈、四氟圈)來減少泄漏(可達0.01%),高溫高壓工況可選用三偏心硬密封閥體。不銹鋼電動法蘭蝶閥可廣泛應用于食品,環保,輕工,石油,化工,教學設備,造紙,電力等到行業的工業過程自動控制系統中。
D941X不銹鋼智能電動蝶閥特點:
1、本閥采用雙偏心結構,具有越關越緊的密封功能,密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對,使用壽命長。
3、橡膠密封圈即可位于閥體上,也可以位于蝶板上,可適用不同特點的介質,供用戶選擇。
4、蝶板采用框架結構,強度高,過流面積大,流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料,就可使用于不同介質。
6、本閥具有雙向密封功能,安裝時不受介質流向的控制,也不受空間位置的影響,可在任何方向安裝。
7、本閥結構獨特,操作靈活,省力,方便。
D941X不銹鋼智能電動蝶閥制造標準:
設計標準 |
GB/T2238-1989 |
法蘭連接尺寸 |
GB/T9113.1-2000;GB/T9115.1-2000;JB78 |
結構長度 |
GB/T12221-1989 |
壓力試驗 |
GB/T13927-2000;JB/T9092-1999 |
D941X不銹鋼智能電動蝶閥技術參數:
公稱通徑DN(mm) |
50~2000 |
公稱壓力 |
PN1.0、1.6MPa |
法蘭標準 |
JB/T79、GB/T9113、HG20594-97 |
連接形式 |
法蘭式、對夾式 |
閥板形式 |
垂直板式 |
流量特性 |
近似快開型 |
動作范圍 |
0~90° |
泄露量 |
按GB/T4213-92,為Kv值的10-4 |
基本誤差 |
±2.5% |
回差 |
±2.5% |
死區 |
1% (可調) |
可調范圍 |
50:1 |
配置執行機構 |
可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構 |
控制方式 |
開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制) |
D941X不銹鋼智能電動蝶閥零部件材料表:
零件名稱 |
材料 |
閥體 |
球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 |
蝶板 |
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
密封圈 |
各種橡膠、聚四氟 |
閥桿 |
2Cr13、不銹鋼 |
填料 |
O型圈、柔性石墨 |

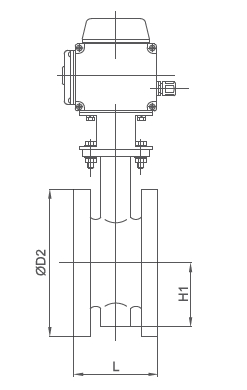

D941X不銹鋼智能電動蝶閥結構:(圖)

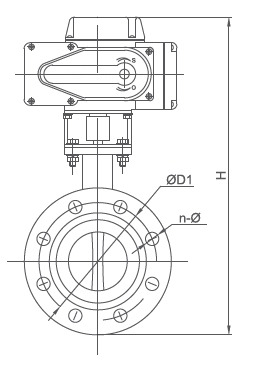

D941X不銹鋼智能電動蝶閥外觀尺寸:
公稱通徑dn |
a |
b |
c |
d |
e |
額定功率 |
額定電流 |
壓力 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
|
|
40 |
155 |
349 |
57 |
104 |
32 |
15w |
0.2a |
50 |
155 |
353 |
62 |
104 |
43 |
15w |
0.2a |
65 |
155 |
362 |
70 |
104 |
46 |
15w |
0.2a |
80 |
155 |
368 |
89 |
104 |
46 |
15w |
0.2a |
100 |
208 |
392 |
106 |
115 |
52 |
25w |
0.5a |
125 |
208 |
407 |
120 |
115 |
56 |
25w |
0.5a |
150 |
208 |
446 |
132 |
115 |
56 |
25w |
0.5a |
200 |
256 |
489 |
164 |
127 |
60 |
50w |
0.8a |
250 |
256 |
514 |
200 |
127 |
68 |
50w |
0.8a |
300 |
256 |
568 |
238 |
127 |
78 |
90w |
1.0a |
350 |
288 |
629 |
280 |
164 |
78 |
120w |
1.2a |
400 |
288 |
662 |
302 |
164 |
102 |
120w |
1.2a |
450 |
288 |
693 |
335 |
164 |
114 |
150w |
1.2a |
500 |
288 |
729 |
360 |
164 |
127 |
150w |
1.2a |
D941X不銹鋼智能電動蝶閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯電話。
