H44H、H44W臥式旋啟式止回閥
用于壓力 1.6~25MPa 工作溫度 -29~+550℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上,其主要作用是防止介質倒流、防止泵及其驅動電機機反轉,以及容器內介質的泄放,適用介質為水、油品、蒸汽、酸性介質等。廣泛應用在石油、化工、制藥、化肥、電力行業、低溫等各種工況的管路上。
H44H、H44W臥式旋啟式止回閥特點:
1、產品結構緊湊合理、密封可靠、性能優良。
2、體積小、重量輕。
3、適用范圍廣。
4、閥瓣關閉快速、動作靈敏。
5、關閉沖擊力小、不易產生水錘現象。
6、流道通暢、流體阻力小。
H44H、H44W臥式旋啟式止回閥制造標準:
設計與制造 |
GB/T12235 |
|
連接端尺寸 |
結構長度 |
GB/T12221 |
法蘭尺寸 |
JB/T79 |
|
檢驗與試驗 |
JB/T9092 |
|
材料 |
碳鋼 |
GB/T12229 |
不銹鋼 |
GB/T12230 |
|
合金鋼 |
Q/ZB66 |
|
標志 |
GB/T12220 |
|
供貨 |
JB/T7928 |
H44H、H44W臥式旋啟式止回閥零部件材料表:
閥體 |
閥蓋 |
閥瓣 |
閥座 |
適用介質 |
適用溫度 |
WCB |
WCB+D507Mo |
WCB+D577 |
水、油品、蒸汽 |
425 |
|
ZG1Cr18Ni9Ti |
0Cr18Ni9+ |
0Cr18Ni9+ |
銷酸類 |
200 |
|
ZG1Cr18Ni2Mo2Ti |
CF8M+Stellite12 |
ZG1Cr18Ni2Mo2Ti |
磷酸、醋酸類、混酸 |
200 |
|
ZG00Cr17Ni14Mo2 |
CF3M+Stellite12 |
CF3M+Stellite6 |
尿素、甲銨液、磷酸 |
200 |
|
ZG1Cr5Mo |
ZG1Cr5Mo+ |
ZG1Cr5Mo+ |
水、油品、蒸汽 |
550 |

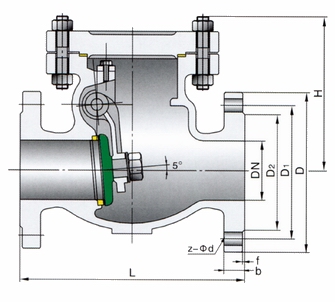

H44H、H44W臥式旋啟式止回閥結構:(圖)
H44H、H44W臥式旋啟式止回閥外觀尺寸:
公稱通徑DN |
L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
WT(Kg) |
50 |
230 |
160 |
125 |
100 |
16 |
4-Φ18 |
135 |
21 |
65 |
290 |
180 |
145 |
120 |
18 |
4-Φ18 |
142 |
28 |
80 |
310 |
195 |
160 |
135 |
20 |
8-Φ18 |
165 |
38 |
100 |
350 |
215 |
180 |
155 |
20 |
8-Φ18 |
180 |
58 |
125 |
400 |
245 |
210 |
185 |
22 |
8-Φ18 |
210 |
92 |
150 |
480 |
280 |
240 |
210 |
24 |
8-Φ23 |
233 |
130 |
200 |
500 |
335 |
295 |
265 |
26 |
12-Φ23 |
304 |
210 |
250 |
550 |
405 |
355 |
320 |
30 |
12-Φ25 |
348 |
294 |
300 |
650 |
460 |
410 |
375 |
30 |
12-Φ25 |
390 |
367 |
350 |
750 |
520 |
470 |
435 |
34 |
16-Φ25 |
430 |
410 |
400 |
850 |
580 |
525 |
485 |
36 |
16-Φ30 |
468 |
461 |
450 |
950 |
640 |
585 |
545 |
40 |
20-Φ30 |
523 |
570 |
500 |
1025 |
705 |
650 |
608 |
44 |
20-Φ34 |
525 |
850 |
H44H、H44W臥式旋啟式止回閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
