X643F氣動旋塞閥
是用帶通孔的塞體做為啟閉件,通過塞體與閥桿的轉動實現啟閉動作的閥門。旋塞閥結構簡單,啟閉迅速,流體阻力小,近年來作為歷被人們采用的閥門之一,不但沒再被球閥等型式的閥門所代替,反而市場呈現愈來愈火爆的趨勢。產品應用于工業、化工、冶金、醫藥、水利、航天、家庭住宅、環境保護、和高溫高壓等領域。
X643F氣動旋塞閥特點:
1.閥體進出口端窗口設計為雙道溝槽密封環結構,旋塞在旋轉過程中,其密封副間的密封比壓在逐漸變化,直至到達全開或全關位置時,產生足夠的密封比壓,密封副達到零泄漏。
2.雙道溝槽密封環即可以使PTFE襯套穩固在閥體內不產生位移,又可吸收由于溫差變化引起襯套產生的微量變形,同時襯套與旋塞之間產生有力的擦拭作用,又提高了密封面的使用壽命。
3.整個密封過程可近似認為與管道內壓力無關。
4.PTFE襯套內,根據使用溫度和工作介質采用不同材料填充物,潤滑好、壽命長。

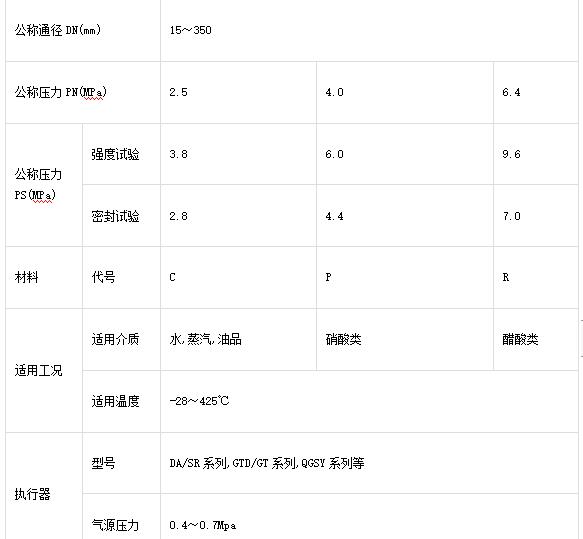

X643F氣動旋塞閥性能:
X643F氣動旋塞閥零部件材料表:
主要零件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
塞子 |
35(鍛) |
MONEL(合金) |
ZG1Cr18Ni12Mo2Ti |
|
密封圈 |
FTFE(F4) |
PCTEF(F3) |
PVDF(F2) |
|
調節執片 |
PRTFE(增強F4) PFA(可溶性聚四氟乙烯) |

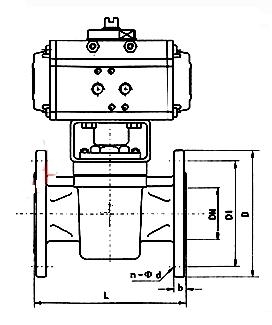

X643F氣動旋塞閥:(圖)

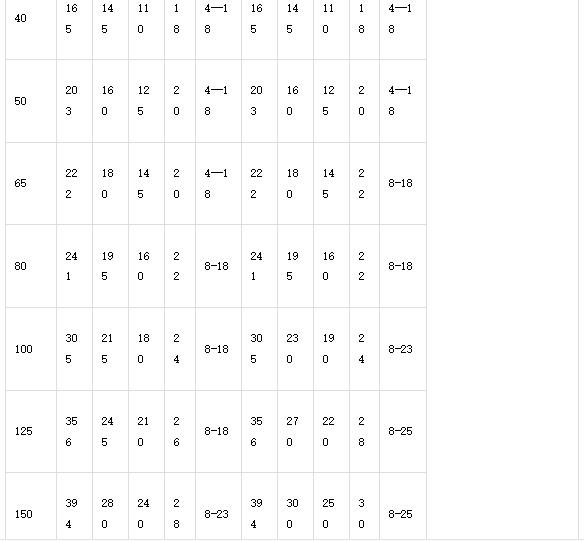

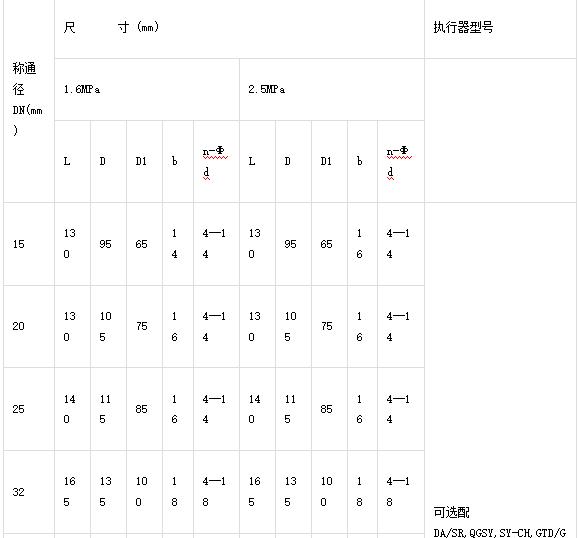

X643F氣動旋塞閥外觀尺寸:
X643F氣動旋塞閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
