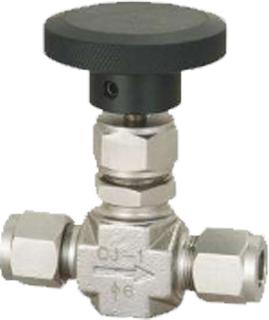

QJ-1管路截止閥
主要用于氣動管路系統上,廣泛用于化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業,城建等。
QJ-1管路截止閥性能:
實驗項目 |
壓力值 |
公稱壓力 |
6.4 |
殼體實驗 |
9.6 |
密封試驗 |
7.0 |
氣壓試驗 |
3.8 |
適用溫度 |
≤180℃ |
適用介質 |
水、蒸汽、油品等 |
QJ-1管路截止閥制造標準:
設計制造:GB/T 12224-1989;JB/T 7747-1995
連接形式:卡套式;內螺紋連接
結構特征:熱鍛壓閥體;錐面密封;浮動閥瓣
閥門檢驗和實驗:GB/T 13927-1992
材料:碳鋼按GB/T 12228-1989的規定
不銹鋼按 GB/T 1220-1989的規定
QJ-1管路截止閥零部件材料表:
型號 |
閥體 |
接頭 |
閥桿 |
螺帽 |
填料 |
QJ-1 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
PTFE |
QJ-1管路截止閥結構:(圖)
QJ-1管路截止閥外觀尺寸:
規格 |
Ф |
L |
H |
Do |
重量 |
6 |
Ф6 |
54 |
58 |
42 |
0.2 |
8 |
Ф8 |
54 |
58 |
42 |
0.2 |
10 |
Ф10 |
72 |
67 |
50 |
0.3 |
12 |
Ф12 |
72 |
67 |
50 |
0.3 |
QJ-1管路截止閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
