T40H手動調節閥
是一種具有特殊功能的調節閥,它除具有調節閥功能外,還能實現流量定量,可以有效地解決供熱(空調)系統中存在的室溫冷熱不勻問題。由于該閥上設有開啟度指示,開度鎖定裝置及用于流量測定的測壓小閥,所以只要在各支路及用戶入口處裝上適當規模的平衡閥,并用專用智能儀表進行一次性調試后鎖定,將系統的總水量控制在合理范圍內,就能克服“大流量、小溫差”的不合理現象,是供熱系統中的理想產品。
T40H手動調節閥技術參數:
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
傳動方式 |
T40H-10 |
10 |
1.0 |
-29~350 |
水、蒸汽 |
手動、齒輪傳動、電動 |
T40H-16 |
16 |
1.6 |
|||
T40H-25 |
25 |
2.5 |
T40H手動調節閥零部件材料表:
型號 |
材料 |
||
閥體、閥蓋、填料壓蓋、手輪 |
閥桿、閥瓣密封圈 |
指示盤、閥桿螺母、螺母套 |
|
T40H-10 |
灰鑄鐵、(鑄鋼) |
不銹鋼 |
黃銅 |
T40H-16 |
|||
T40H-25 |

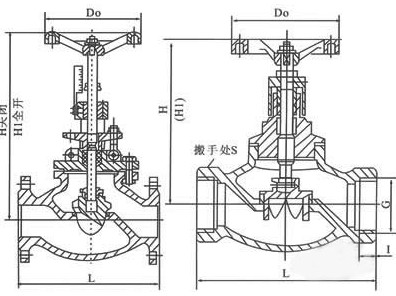

T40H手動調節閥結構:(圖)
T40H手動調節閥外觀尺寸:
DN |
L |
H |
H1 |
D0 |
15 |
130 |
150 |
160 |
80 |
20 |
150 |
160 |
170 |
180 |
25 |
160 |
182 |
197 |
80 |
32 |
180 |
192 |
207 |
90 |
40 |
200 |
250 |
270 |
100 |
50 |
230 |
264 |
284 |
120 |
65 |
290 |
380 |
410 |
200 |
80 |
310 |
413 |
448 |
200 |
100 |
350 |
446 |
506 |
240 |
125 |
400 |
540 |
595 |
240 |
150 |
480 |
623 |
688 |
360 |
200 |
495 |
687 |
762 |
400 |
250 |
622 |
782 |
867 |
500 |
300 |
698 |
914 |
1009 |
500 |
350 |
787 |
968 |
1073 |
680 |
400 |
914 |
1037 |
1152 |
680 |
500 |
978 |
1440 |
1440 |
— |
600 |
1295 |
1790 |
1790 |
— |
T40H手動調節閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
