H48H船用截止止回閥
結構合理、密封可靠、性能優良。截止止回多用閥具有截止閥和止回閥雙重功能,屬于一種多用閥,當閥門開啟時閥瓣沿著提升起的閥桿做升降運動,可作為止回閥用,當閥門關閉時閥桿壓緊閥瓣起到截止閥的作用。閥瓣、閥座密封面堆焊鐵基合金或司太立鈷基硬質合金,截止止回多用閥具有耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長的特點。截止止回多用閥可適用于船舶、石油、化工、制藥、電力行業等各種工況的水平安裝管路上。
H48H船用截止止回閥性能:
公稱壓力 Nominal Pressure(MPa) |
公稱通徑 Nominal Diameter(am) |
適用介質 Applicable Medium |
0.6 |
15~150 |
海水、淡水、滑油、燃油和 t≤300℃蒸汽 Sea water, Fresh water, Lubricanting oil, Fuel oil, t≤250℃ steam. |
1.0 |
65~150 |
|
1.6 |
65~150 |
|
2.5 |
15~125 |
H48H船用截止止回閥零部件材料表:
零件名稱 Parts Name |
材料 Material |
|
名稱 Name |
牌號 Marks |
|
閥體、閥蓋、閥盤 Body/Cover/Disc |
鑄鋼或鑄錫青銅 |
ZG230-450、ZCuSn10Zn2、 ZCuSn5Pb5Zn5 |
閥桿 Stem |
不銹鋼或鋁青銅 |
2Cr13、CuA19Mn2 |

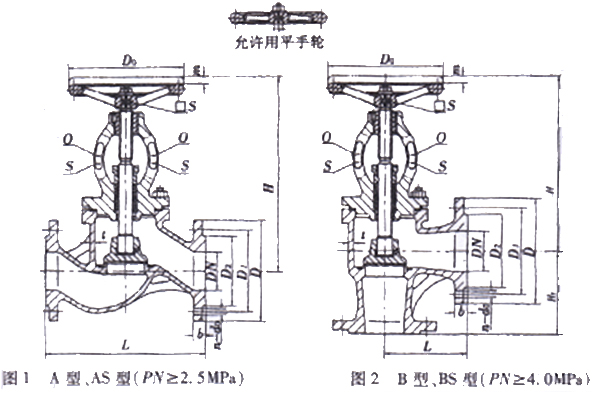

H48H船用截止止回閥結構:(圖)

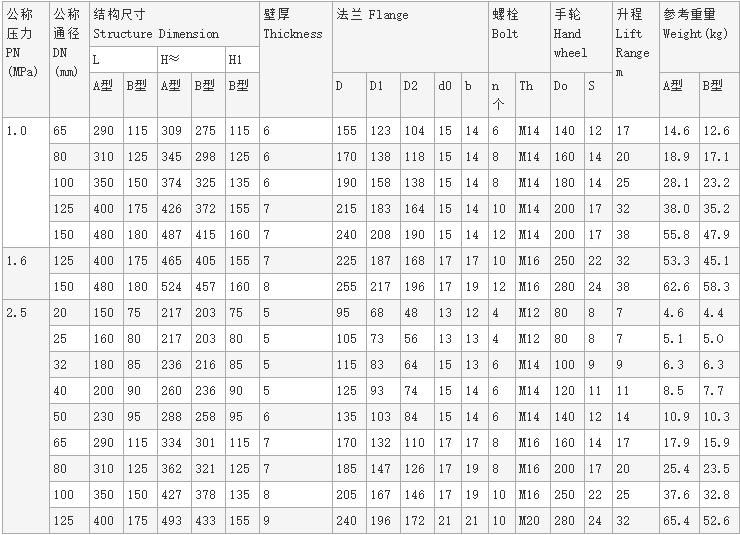

H48H船用截止止回閥外觀尺寸:
H48H船用截止止回閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
收貨單位,收貨人,地址,收驗時間,聯系電話。
