SP45F-10數字鎖定平衡閥
是一種靜態水力工況平衡用閥,它具有等百分比的流量特性曲線,適用于集中量調節,集中質調節及分階段改變流量的量調節系統,當系統流量發生變化時,安裝了該閥的各支路,各用戶的流量會按比例增大或減小,保持初調節時的流量分配方案。該閥門主要應用于鍋爐或冷水機組,小區供熱管網,建筑物內供熱和空調系統,熱力站等。
SP45F-10數字鎖定平衡閥特點:
1.理想的調節性能;
2.較好的截止功能;
3.精確到1/10圈的開度狀態顯示;
4.理論流量特性曲線為等百分比特性曲線;
5. 理論特性曲線為等百分比曲線,當閥權度在0.3~0.5時實際曲線為線性特性;
6 .對應每個整圈都有固定的流量系數,調試中只要測量出閥門兩端壓差,就可以方便地計算出流經閥門的流量。
SP45F-10數字鎖定平衡閥性能:
型號 |
SP15-(10/16) |
SP45F-(10/16) |
備注 |
試驗壓力 |
2.4Mpa(24kgf/m2) |
|
|
工作壓力 |
≤16MPa(16kgf/cm2) |
|
|
工作溫度 |
≤120℃ |
|
|
適用介質 |
水、油和其它液體 |
|
|
特性曲線 |
等百分比 |
|
|
安裝使用范圍
|
管網系統的主干、分支干、室內供水干管、分支立管及多臺鍋爐 |
|
SP45F-10數字鎖定平衡閥零部件材料表:
零件名稱 |
閥體 |
閥桿 |
螺母 |
密封部位及填料 |
材料 |
鑄鐵、優碳鋼、黃銅 |
不銹鋼 |
青銅 |
四氟乙烯 |

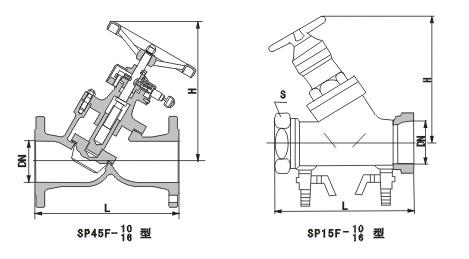

SP45F-10數字鎖定平衡閥:(圖)
SP45F-10數字鎖定平衡閥外觀尺寸:
SPl5F:
DN |
ZG |
L |
S |
H |
重量kg |
15 |
1/2″ |
100 |
27 |
128 |
1 |
20 |
3/4″ |
115 |
33 |
128 |
1.5 |
25 |
1″ |
125 |
46 |
130 |
1.8 |
32 |
5/4″ |
140 |
55 |
150 |
2 |
40 |
3/2″ |
160 |
55 |
187 |
2 5 |
SP45F:
DN |
L |
H |
32 |
180 |
230 |
40 |
200 |
242 |
50 |
230 |
250 |
65 |
290 |
260 |
80 |
310 |
329 |
100 |
350 |
340 |
125 |
400 |
424 |
150 |
480 |
454 |
200 |
550 |
517 |
250 |
622 |
573 |
300 |
698 |
617 |
350 |
787 |
705 |
SP45F-10數字鎖定平衡閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境]要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
