CWX微型電動球閥
其執行器和閥體的一體化設計,極大地減小了外形體積,為在儀器儀表及小型設備上的使用提供了方便。閥球、閥桿采用浮動密封結構,既減小了扭力又克服了結垢導致開關不靈的弊病,現已廣泛應用于暖通、中央空調系統(風機盤管)、太陽能(工程及民用熱水器)、節水器具(高校卡式節水系統)、環保工程、給排水、水處理、預付費冷熱水表、工業自控等行業。
CWX微型電動球閥特點:
1、采用銅加不銹鋼齒輪設計,精度高輸出力矩大。
2、外型小巧,結構緊湊,安裝簡易,適用于小型設備。
3、運行電流低,可以使用電池供電。
4、密封性能良好,防護等級IP67。
5、壽命長達7萬次到10萬次。
6、配有手動裝置,操作安全簡易。
CWX微型電動球閥制造標準:
產品規格 |
DN25(NPT / BSP、DN15、DN20可選) |
**工作壓力 |
1.0MPa |
流通介質 |
水、空氣 |
額定電壓 |
DC5V、DC12、DC24、DC/AC9-24V、AC/DC9-35V(可選) |
靜態電流 |
≤500MA |
閥體材料 |
SS304( 銅、銅鍍鎳可選) |
開關的時間 |
≤5S |
壽命 |
70000次 |
執行器材料 |
工程塑料 |
執行器扭矩 |
2 N.M |
環境溫度 |
-15℃~50℃ |
液體溫度 |
2℃~90℃ |
手動方式 |
帶(可選不帶手動) |
開關指示 |
帶(可選不帶指示) |
線路控制方式 |
CR2 01,CR2 02,CR3 01,CR3 02,CR3 03,CR3 04,CR501,CR7 01,CR7 02,CR7 03(可選) |
墊座 |
PTFE |
密封件 |
FKM |
防護等級 |
IP67 |
CWX微型電動球閥零部件材料表:
部件名稱 |
材料 |
執行器外殼 |
ABS+PC合金料 |
閥體 |
SS304,銅,PVC |
閥球 |
SS304,銅,PVC |
閥桿 |
SS304,銅,PVC |
閥座 |
PTFE |
密封圈 |
硅膠圈 |

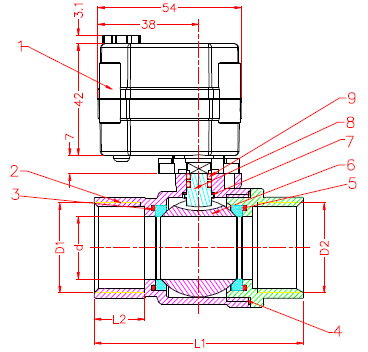

CWX微型電動球閥結構:(圖)

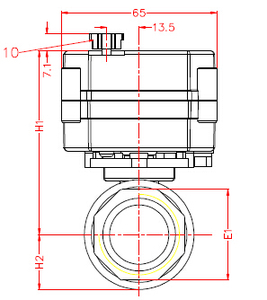

CWX微型電動球閥外觀尺寸:
DN |
D1/D2 |
φd |
L1 |
L2/L3 |
F |
H1 |
H2 |
重量 |
DN8 |
G1/4'' |
8 |
45 |
10 |
21 |
68 |
42 |
0.26 |
DN15 |
G1/2'' |
15 |
57 |
11 |
25 |
71 |
42 |
0.32 |
DN20 |
G3/4'' |
20 |
63 |
12 |
31 |
74 |
42 |
0.41 |
DN25 |
G1'' |
25 |
73 |
16 |
37 |
77 |
42 |
0.52 |
CWX微型電動球閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯電話。
