Q941Y浮動硬密封電動球閥
電動驅動、法蘭連接形式、浮動球直通式,密封形式采用硬密封、閥座密封面材料為硬質合金,公稱壓力 PN16~PN63、公稱尺寸 DN15~DN200、適用溫度為 -28~500℃,閥體材料為碳素鋼或不銹鋼。因采用硬密封(金屬密封),此種閥門特別適用于帶顆粒性、固物類、漿料等介質及高溫高壓管線。
Q941Y浮動硬密封電動球閥特點:
閥門與執行機構的連接采用直連方式,由 DCL 系列精小型電動執行器(也可根據用戶要求配置不同型號電子式電動執行機構或氣活塞式執行機構)與超短球閥組成。電動執行機構內置伺服系統,無須另配伺服放大器,輸入 4-20mA 信號及 220V AC 電源即可控制運轉。和普通電動球閥相比具有結構緊湊,體積小,重量輕,閥座與端面法蘭距離近,物料滯留少,密封性能優越等特點。
Q941Y浮動硬密封電動球閥性能:
型號 |
PN |
工作壓力 / MPa |
適用溫度 / ℃ |
適用介質 |
Q941Y-16C |
16 |
1.6 |
-28~425 |
水、蒸汽、油品等 |
Q941Y-25 |
25 |
2.5 |
||
Q941Y-40 |
40 |
4.0 |
||
Q941Y-63 |
63 |
6.3 |
||
Q941Y-16P |
16 |
1.6 |
-28~500 |
硝酸等腐蝕性介質 |
Q941Y-25P |
25 |
2.5 |
||
Q941Y-40P |
40 |
4.0 |
||
Q941Y-63P |
63 |
6.3 |
||
Q941Y-16R |
16 |
1.6 |
||
Q941Y-25R |
25 |
2.5 |
||
Q941Y-40R |
40 |
4.0 |
||
Q941Y-63R |
63 |
6.3 |
Q941Y浮動硬密封電動球閥零部件材料表:
型號 |
材料 |
|||
閥體 |
球體、閥桿 |
密封圈 |
填料、墊圈 |
|
Q941Y-16C |
WCB |
2Cr13 |
特種硬化材料 |
柔性石墨環、柔性石墨纏繞墊 |
Q941Y-25 |
||||
Q941Y-40 |
||||
Q941Y-63 |
||||
Q941Y-16P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
||
Q941Y-25P |
||||
Q941Y-40P |
||||
Q941Y-63P |
||||
Q941Y-16R |
CF8 (304) |
0Cr18Ni9 (304) |
||
Q941Y-25R |
||||
Q941Y-40R |
||||
Q941Y-63R |

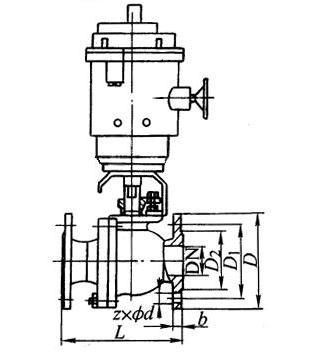

Q941Y浮動硬密封電動球閥結構:(圖)
Q941Y浮動硬密封電動球閥外觀尺寸:
DN |
L |
D |
D1 |
D2 |
b |
z×?d |
15 |
130 |
95 |
65 |
45 |
14 |
4×?14 |
20 |
140 |
105 |
75 |
55 |
14 |
4×?14 |
25 |
150 |
115 |
85 |
65 |
14 |
4×?14 |
32 |
165 |
135 |
100 |
78 |
16 |
4×?18 |
40 |
180 |
145 |
110 |
85 |
16 |
4×?18 |
50 |
200 |
160 |
125 |
100 |
16 |
4×?18 |
65 |
220 |
180 |
145 |
120 |
18 |
4×?18 |
80 |
250 |
195 |
160 |
135 |
20 |
8×?18 |
100 |
280 |
215 |
180 |
155 |
20 |
8×?18 |
125 |
320 |
245 |
210 |
185 |
22 |
8×?18 |
150 |
360 |
280 |
240 |
210 |
24 |
8×?23 |
200 |
400 |
335 |
295 |
265 |
26 |
12×?23 |
Q941Y浮動硬密封電動球閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
