Z961Y電站焊接閘閥
遵循的溫度-壓力等級是一致的,在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式,在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料,一種是低碳鋼,另一種是柔性石墨316絲(網)。密封面上層焊鉆基硬質合金,其加工后的純金屬層≥3mm,具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構,焊按坡口.、
Z961Y電站焊接閘閥特點:
1、中部無閥蓋壓力自緊式連結
2、閘板為要楔式彈性單閘板或楔式雙閘板結構
3、閘板/閥座雙面堆焊鉆基硬質合金
4、抗高溫蠕變設計
5、閥桿采用滲氮型沉淀硬化不銹鋼
6、有手動、齒輪(傘形齒輪和正齒輪)傳動、電動
Z961Y電站焊接閘閥零部件材料表:
零件名稱 |
材料牌號 |
|||
閥體 |
A216WCB |
A217WC1 |
A217WC6 |
A217WC9 |
閘板 |
A216WCB |
A217WC1 |
A217WC6 |
A217WC9 |
閥座 |
25 |
15CrMoA |
12Cr1MoVA |
12Cr1MoVA |
閥桿 |
1Cr17Ni2 |
1Cr17Ni2 |
SUH600 |
SUH600 |
20Cr1Mo1V1A |
20Cr1MoVA |
|||
閥蓋 |
25 |
15CrMoA |
12Cr1MoVA |
12Cr1MoVA |
WCB |
WC1 |
WC6 |
WC9 |
|
填料 |
增強柔性石墨 |
|||
支架 |
WCB |
WCB |
WCB |
WCB |
WC1 |
WC6 |
WC9 |
||
密封環 |
S軟鋼(增強柔性石墨) |
S軟鋼 |
F軟鋼 |
|
空桿螺母 |
45(ZCuZn25A16Fe3Mn3) |
|||
適用溫度 |
≤425℃ |
≤450℃ |
≤540℃ |
≤570℃ |

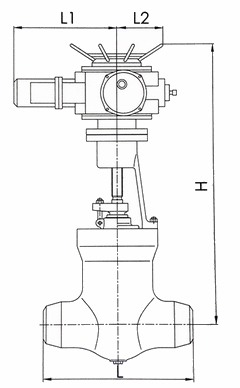

Z961Y電站焊接閘閥結構:(圖)
Z961Y電站焊接閘閥外觀尺寸:
PN |
DN |
D |
L |
H |
L1 |
L2 |
Z962H-250 |
50 |
43 |
216 |
840 |
363 |
197 |
65 |
57 |
254 |
915 |
363 |
197 |
|
80 |
67 |
305 |
950 |
363 |
197 |
|
100 |
84 |
406 |
1164 |
437 |
277 |
|
125 |
100 |
483 |
1402 |
437 |
277 |
|
150 |
125 |
700 |
1129 |
- |
- |
|
175 |
158 |
711 |
1650 |
457 |
309 |
|
225 |
200 |
864 |
1650 |
554 |
309 |
|
300 |
280 |
1067 |
2106 |
764 |
398 |
|
Z960Y-320 |
100 |
96 |
533 |
1236 |
437 |
277 |
125 |
118 |
610 |
1402 |
437 |
277 |
|
150 |
148 |
762 |
1403 |
526 |
283 |
|
175 |
148 |
762 |
1650 |
554 |
309 |
|
225 |
222 |
1041 |
1650 |
554 |
309 |
|
350 |
350 |
1250 |
2255 |
- |
- |
Z961Y電站焊接閘閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯電話。
