X43F襯氟旋塞閥
X43F/P型、XD63F/R型、XC63F/R型屬襯套型,特殊設計的閥座襯套(聚四氟乙烯或?qū)ξ痪郾剑┡c鋼制塞體組成的密封副、塞子為不銹鋼(不襯)。密封性能好、使用壽命長、自潤滑、轉動靈活。襯里旋塞閥,襯氟旋塞閥全開時,通道沒有任何障礙,也沒有凹陷沉積介質,這對于食品、醫藥等行業特別適合。
X43F襯氟旋塞閥特點:
是采用近似圓形通孔的錐面旋塞作為啟閉件,通過旋塞轉動90°實現全開或者全關的目的。具有結構緊湊、體積小、密封性能好的優點。旋塞為帶有通孔的圓錐體,與圓錐形閥體相配合,旋轉時,密封面之間運動帶有擦拭作用,用于帶有懸浮顆粒的介質較為理想,而且在全開時,密封面完全與流動介質隔離,這樣提高了閥門的使用壽命。
襯里旋塞閥,襯氟旋塞閥的錐形密封面之間的泄漏間隙可通過壓蓋來調整。當旋塞與閥體緊密接觸時,旋塞仍可旋轉,或者旋轉前從閥體內提起旋塞,旋轉90°后再密封,可達到零泄漏。由于襯里旋塞閥,襯氟旋塞閥的密封面積大和密封應力高,因此操作力矩較大,正因為此種閥門密封面積大,即使密封面上有些損壞,仍能較好防止泄漏,維修也非常方便。
X43F襯氟旋塞閥性能:
公稱通徑DN |
DN15-250mm,1/2”-10” |
公稱壓力PN |
1.0、1.6MPa、Class150、300Lb |
連接形式 |
法蘭連接 |
驅動裝置 |
手動,電動,氣動 |
適用介質 |
硫酸,氫氟酸,磷酸,氯氣,強堿,王水等具有強腐蝕性的介質 |
襯里材料 |
PTFE(F4)、FEP(F46)、PFA、PO |
X43F襯氟旋塞閥零部件材料表:
閥體 |
鑄鐵、鑄鋼、不銹鋼、內襯F46、F3 |
塞子 |
鑄鐵、鑄鋼、不銹鋼、內襯F46、F3 |
閥蓋 |
鑄鐵、鑄鋼、不銹鋼 |
填料 |
F4 |

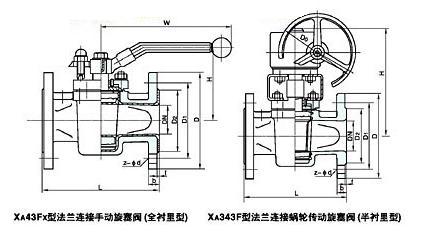

X43F襯氟旋塞閥:(圖)
X43F襯氟旋塞閥外觀尺寸:
公稱通徑 |
PN1.0(Mpa)主要外形尺寸和連接尺寸 |
重量 |
||||||||
DN |
L |
D |
D1 |
D2 |
f |
b |
z-Φd |
D。 |
H |
Kg |
20 |
150 |
105 |
75 |
50 |
3 |
14 |
4-Φ14 |
160 |
95 |
7 |
25 |
160 |
115 |
85 |
65 |
3 |
14 |
4-Φ14 |
160 |
98 |
8 |
32 |
170 |
135 |
100 |
70 |
3 |
16 |
4-Φ18 |
220 |
113 |
10 |
40 |
180 |
145 |
110 |
80 |
3 |
18 |
4-Φ18 |
250 |
135 |
15 |
50 |
210 |
160 |
125 |
100 |
3 |
20 |
4-Φ18 |
250 |
140 |
18 |
65 |
220 |
180 |
145 |
120 |
3.5 |
20 |
4-Φ18 |
300 |
145 |
25 |
80 |
250 |
195 |
160 |
135 |
3.5 |
22 |
4-Φ18 |
330 |
205 |
35 |
100 |
275 |
215 |
180 |
155 |
4 |
24 |
8-Φ18 |
350 |
240 |
46 |
125 |
310 |
245 |
210 |
185 |
4 |
26 |
8-Φ18 |
400 |
260 |
65 |
150 |
350 |
280 |
240 |
210 |
4 |
28 |
8-Φ23 |
600 |
290 |
90 |
200 |
400 |
335 |
295 |
265 |
4.5 |
32 |
8-Φ23 |
800 |
330 |
160 |
250 |
460 |
390 |
350 |
320 |
4.5 |
36 |
12-Φ23 |
900 |
380 |
230 |
X43F襯氟旋塞閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境]要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
