Q41F-10 16 25P不銹鋼手動球閥
Q41型不銹鋼法蘭球閥具有流量大、結構簡單、密封可靠、維護方便等特點,閥體材料主要有304、304L、 316、316L 及雙相鋼等不銹鋼材質,可應用于水、 油品以及腐蝕性介質,不易被介質沖蝕,在各行業得到廠“泛的應用。
Q41F-10 16 25P不銹鋼手動球閥特點:
1. 手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構,在閥門開。啟、關閉的位置設定限位,當閥門使用在關鍵裝置上時,限位塊上設有鎖孔可鎖定開關位置避免誤操作。手柄上有明顯地開和關標識。
2. 閥桿采用A182F ( 1C13 )整體鍛造并調制處理,硬度達到HB220 ~ 250。平鍵或花鍵或方契與手柄連接,通用性強,拆裝方便。閥桿設有防吹出結構。
3. 閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈,使得閥桿在一定的潤滑情況下實現可靠的密封。
4. 根據需要,球閥可設計成防靜電結構,在球體與閥桿、閥桿與閥體之間設置導電彈簧,平鍵或花鍵或方契與手柄連接,通用性強,拆裝方便。閥桿設有防吹出結構。
5. 密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構; DN150 以下為浮球形式,DN200 以下為固定球形式。
6. 球閥閥座處可設置輔助密封結構,在閥座和閥桿部位加裝注脂閥,緊急情況下可暫時密封,并可根據需要加長閥桿以適宜埋地鋪設得場所。
Q41F-10 16 25P不銹鋼手動球閥性能:
適用介質:水、氣、油品、天然氣和酸堿腐蝕性介質
適用溫度: -196 ~ 350°C .
驅動方式:手動、氣動、電動、液動等
公稱通徑: DN15 ~ 250mm1/2" ~ 10"
主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì),柯用用于流體的調節與控制。

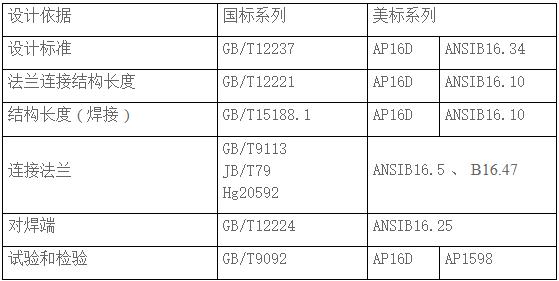

Q41F-10 16 25P不銹鋼手動球閥技術參數:

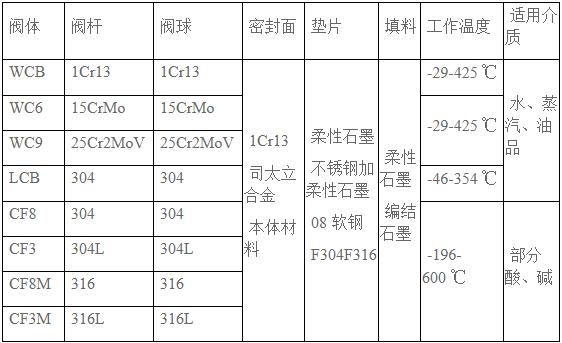

Q41F-10 16 25P不銹鋼手動球閥零部件材料表:

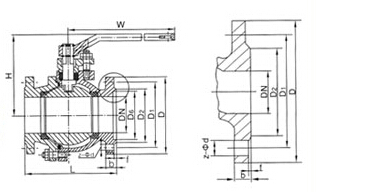

Q41F-10 16 25P不銹鋼手動球閥結構:(圖)

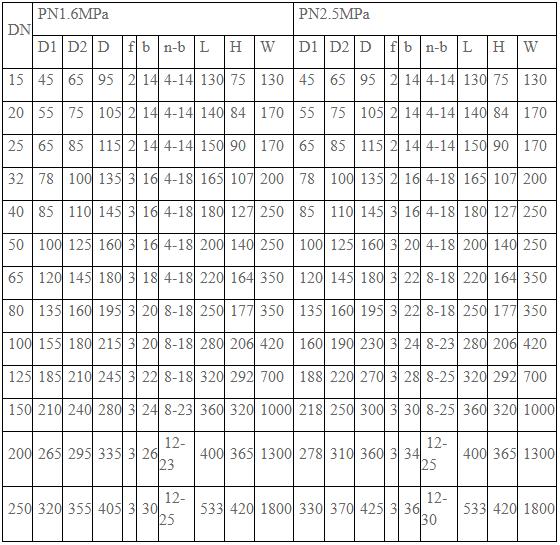

Q41F-10 16 25P不銹鋼手動球閥外觀尺寸:
Q41F-10 16 25P不銹鋼手動球閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
