BZ41H保溫閘閥
主要用于石油、化工、冶金、制藥等各類系統中,適用于公稱壓力PN1.6~6.4MPa(國標)150LB~300LB-600LB(美標)工作溫度-29~425℃(碳鋼)、-40~500℃(不銹鋼)的管路上作啟閉用。該閥門的夾套焊裝于閥門的兩法蘭之間,閥門的側面、底部設置有夾套的連接口,夾套中可自由地流過蒸汽或其它熱的保溫介質,確保粘稠介質可順暢地流過閥門。
BZ41H保溫閘閥特點:
1 夾套焊裝于閥門的兩法蘭之間,閥門的側面、底部設置有夾套的連接口。
2 連接法蘭尺寸比同一規格普通閥門的連接法蘭大一到兩個規格,結構長度與同規格的普通閥門相同。
3 夾套中可自由地流過蒸汽或其它熱的保溫介質,確保粘稠介質可順暢地流過閥門。
BZ41H保溫閘閥制造標準:
設計制造 |
結構長度 |
連接法蘭 |
壓力溫度等級 |
試驗與檢驗 |
GB12234 -89 |
GB12221-89 |
ANSI B16.5 |
GB9131 |
JB/T 9092 |
BZ41H保溫閘閥零部件材料表:
零件名稱 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12Mo2Ti系列 |
WCB系列 |
閥體/閥蓋 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
WCB |
閘板 |
ZG1Cr18NI9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
1Cr13 |
閥桿 |
1Cr18Ni9Ti |
ooCr18Ni10 |
1Cr18Ni12Mo2Ti |
1Cr13 |
填料 |
石墨+304 |
石墨+304 |
石墨+304 |
石墨Graphite |
墊片 |
石墨+304 |
石墨+304 |
石墨+304 |
石墨+304 |
壓蓋 |
ZG1Cr181Ni10 |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
WCB |
填料壓環 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Mi12Mo2Ti |
1Cr13 |
螺栓 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
35CrMoA |
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |

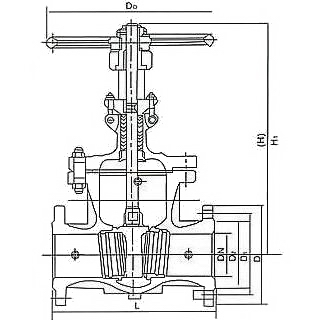

BZ41H保溫閘閥結構:(圖)
BZ41H保溫閘閥外觀尺寸:
型號 |
壓力 |
公稱通徑 |
尺寸 |
|||||
L |
D |
b |
z-d |
H |
D0 |
|||
BZ41H-16C |
1.6 |
40 |
200 |
160 |
18-3 |
4-18 |
310 |
200 |
50 |
250 |
180 |
18-3 |
4-18 |
358 |
240 |
||
65 |
265 |
195 |
20-3 |
8-18 |
373 |
240 |
||
80 |
280 |
215 |
20-3 |
8-18 |
435 |
280 |
||
100 |
300 |
245 |
22-3 |
8-18 |
500 |
300 |
||
125 |
325 |
280 |
24-3 |
8-23 |
614 |
320 |
||
150 |
350 |
335 |
26-3 |
12-23 |
674 |
360 |
||
200 |
400 |
405 |
30-3 |
12-25 |
818 |
400 |
||
250 |
450 |
460 |
30-4 |
12-25 |
969 |
450 |
||
300 |
500 |
520 |
34-4 |
16-25 |
1145 |
560 |
||
BZ41H-25C |
2.5 |
40 |
200 |
160 |
20-3 |
4-18 |
358 |
240 |
50 |
250 |
180 |
22-3 |
8-18 |
373 |
240 |
||
65 |
265 |
195 |
22-3 |
8-18 |
435 |
280 |
||
80 |
280 |
230 |
24-3 |
8-18 |
500 |
300 |
||
100 |
300 |
270 |
28-3 |
8-15 |
614 |
320 |
||
125 |
325 |
300 |
30-3 |
8-25 |
674 |
360 |
||
150 |
350 |
360 |
34-3 |
12-25 |
818 |
400 |
||
200 |
400 |
425 |
36-3 |
12-30 |
969 |
450 |
||
250 |
450 |
485 |
40-4 |
12-30 |
1145 |
560 |
||
300 |
500 |
550 |
40-4 |
16-34 |
1145 |
640 |
BZ41H保溫閘閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
