Q641F46氣動襯氟球閥
是由氣動執行機構和O型襯氟球閥組成。閥體內腔及球芯均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯,故具有可靠的耐腐蝕性和密封性。氣動襯氟球閥主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。
Q641F46氣動襯氟球閥特點:
1.閥體內腔及球芯均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯,具有可靠的耐腐蝕性和密封性。
2.體積小,重量輕,結構簡單,安裝維修方便。
3.流阻小,流通能力大。
4.適用場景,適用于強酸、強堿等腐蝕性介質。
Q641F46氣動襯氟球閥技術參數:
設計與制造 |
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
法蘭尺寸 |
JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543 |
結構長度 |
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
檢驗與試驗 |
JB/T 9092、API 598、GB/T13927 |
Q641F46氣動襯氟球閥零部件材料表:
零件名稱 |
材料 |
|||
閥體、閥蓋 |
WCB+F46 |
304(CF8)+F46 |
316(CF8M)+F46 |
316L(CF3M)+F46 |
球體 |
2Cr13+氮化處理+46 |
304+46 |
316+46 |
316L+46 |
閥桿 |
2Cr13+46 |
304+46 |
316+46 |
316L+46 |
閥座密封圈 |
PTFE、碳素纖維+PTFE |
|||
密封填料 |
V型聚四氟乙烯填料 |
Q641F46氣動襯氟球閥結構:(圖)

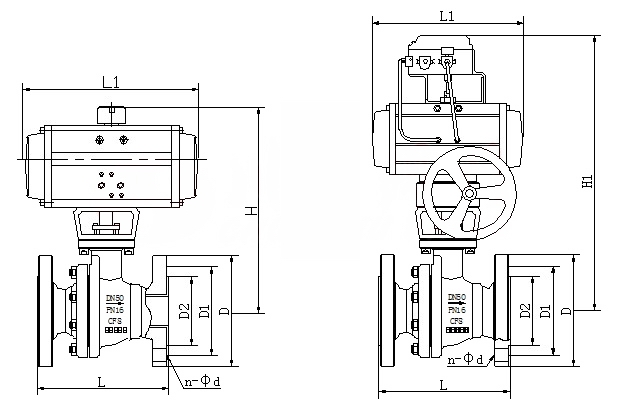

Q641F46氣動襯氟球閥外觀尺寸:
公稱通徑DN(mm) |
主要尺寸 |
法蘭尺寸 |
|||||||||
PN1.6MPa |
PN2.5MPa |
||||||||||
L |
H |
L1 |
D |
D1 |
D2 |
n-φd |
D |
D1 |
D2 |
n-φd |
|
15 |
130 |
185 |
140 |
95 |
65 |
46 |
4-14 |
95 |
65 |
46 |
4-14 |
20 |
140 |
191 |
140 |
105 |
75 |
45 |
4-14 |
105 |
75 |
56 |
4-14 |
25 |
150 |
193 |
140 |
115 |
85 |
65 |
4-14 |
115 |
85 |
65 |
4-14 |
32 |
165 |
212 |
164 |
140 |
100 |
76 |
4-18 |
140 |
100 |
76 |
4-18 |
40 |
180 |
217 |
164 |
150 |
110 |
84 |
4-18 |
150 |
110 |
84 |
4-18 |
50 |
200 |
260 |
190 |
165 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
65 |
220 |
293 |
210 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
8-18 |
80 |
250 |
323 |
247 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
100 |
280 |
382 |
276 |
220 |
180 |
156 |
8-18 |
235 |
190 |
156 |
8-22 |
125 |
320 |
468 |
348 |
250 |
210 |
184 |
8-18 |
270 |
220 |
184 |
8-26 |
150 |
360 |
510 |
378 |
285 |
240 |
211 |
8-22 |
300 |
250 |
211 |
8-26 |
200 |
400 |
655 |
524 |
340 |
295 |
266 |
12-22 |
360 |
310 |
274 |
12-26 |
250 |
630 |
/ |
/ |
405 |
355 |
319 |
12-26 |
425 |
370 |
330 |
12-30 |
300 |
750 |
/ |
/ |
460 |
410 |
370 |
12-26 |
485 |
430 |
389 |
16-30 |
Q641F46氣動襯氟球閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
