H664H、H664Y抽氣止回閥
用于電廠或熱電廠抽氣系統,或其它系統的蒸汽和水等非腐蝕性介質管道上,防止汽輪機組成在突然甩負荷時汽輪機內的壓力突然降低,抽汽管和各加熱器內蒸汽倒流進入輪機內造成汽輪葉片打碎,毀壞汽輪發電機的亞性事故,并防止加熱器系統管道泄漏使水從抽汽管路進入輪機內而發生水擊事故,以保護汽輪機的安全運行。作為防止介質逆流的裝置,該閥能在0.5秒內快速緊密的關閉,確保在給水加熱器出現水位過高時,氣動裝置部件接到液體逆流信號后,將汽輪機迅速隔開,給汽輪機或抽氣系統以保護。
H664H、H664Y抽氣止回閥特點:
1、H664H、H664Y抽氣止回閥密封面堆焊Cr13系不銹鋼或鈷基硬質合金,有良好的耐磨性,密封性能穩定可靠。
2、當介質正向流動時,氣缸下腔進氣,與重錘共同作用,使閥瓣平衡處在全開位置。當介質反向流動時,氣缸活塞下腔迅速泄壓,閥瓣在0.5秒內快速關閉。
3、重錘通過加長桿和拔叉作用于銷軸,用以平衡和搖桿的重力矩,防止水錘現象的發生。當介質正向流動時,有助于打開閥門,并在運行中保持閥門的平衡和減少振動。
H664H、H664Y抽氣止回閥性能:
型號 |
PN |
工作壓力/Mpa |
適用溫度/℃ |
適用介質 |
H664H-20 |
20 |
2.0 |
≤427 |
水,蒸汽 |
H664H-50 |
50 |
5.0 |
||
H664H-100 |
100 |
10.0 |
||
H664Y-100I |
100 |
10.0 |
≤540 |
H664H、H664Y抽氣止回閥零部件材料表:
序號 |
零件名稱 |
碳鋼型(C) |
合金鋼(I) |
1 |
汽缸 |
A105 |
A105 |
2 |
閥體 |
WCB |
WC6 |
3 |
閥瓣 |
WCB |
WC6 |
4 |
搖桿 |
WCB |
WC6 |
5 |
撥叉 |
WCB |
WCB |
6 |
銷軸 |
2Cr13 |
304 |
7 |
閥蓋 |
WCB |
WC6 |
8 |
加長桿和中錘 |
WCB |
WCB |

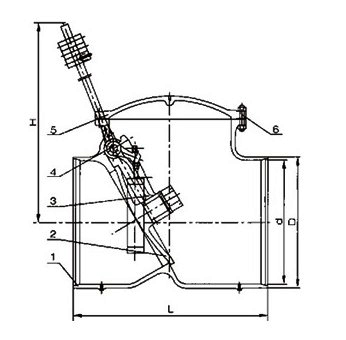

H664H、H664Y抽氣止回閥結構:(圖)
H664H、H664Y抽氣止回閥外觀尺寸:
Class 150 |
||||||||||
NPS ( in ) |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
24 |
28 |
DN ( mm ) |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
L |
320 |
450 |
540 |
610 |
650 |
650 |
740 |
790 |
915 |
1040 |
H |
258 |
300 |
355 |
425 |
438 |
480 |
535 |
555 |
615 |
782 |
d |
152 |
201 |
252 |
288 |
328 |
376 |
425 |
472 |
568 |
670 |
D |
182 |
235 |
295 |
350 |
380 |
435 |
486 |
540 |
645 |
740 |
Wt ( Kg ) |
85 |
144 |
225 |
350 |
372 |
495 |
625 |
770 |
1305 |
1870 |
H664H、H664Y抽氣止回閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
